تضخيم الاستطاعة - تركيب دارلنطون darlintone (تضخيم التيار)
§ اشكال
كيف
يمكن لإشارة منطقية ( صادرة عن وحدة معالجة مثلا PIC16F84 ) التحكم في منفذ أو منفذ متصدر ( كهروصمام –
مرحل كهروهغناطيسي – محرك لاتزامني )؟
|
L |
|
12V 12V |
|
RB S |
|
IC 16K0 |
|
RL 16K0 |
|
D 16K0 |
|
T 16K0 |
|
5vV |
نريد التحكم في مرحل (Relay ) بمقحل T
خصائص المرحل : 600Ω ,12V (مقاومة+ الوشيعة)
خصائص المقحل
0.6V
= βmax = 100, VBEsat VCEmax = 40V , IBsat= 0.4mA,
ICmax = 100mA
هل اختيار المقحل موفق ؟
- التيار الممتص من طرف المرحل I = V / R = 12/600 = 20 mA هذا التيار يمثل ICsat
نستبدل المرحل السابق بمرحل خصائصه (10Ω ,12V)
معامل التضخيم الخاص بالمقحل: ICsat / IBsat =1200/0.4= 3000 β =
لا يوجد معامل تضخيم كبير في هذه الحالة
ما هو الحل ؟
استعمال تركيب خاص يحتوي على مقحلين يسمى تركيب دارلينطون .
تركيب
تيار خروجه IE2 و تيار دخوله IB1 .لنجد التضخيم في التيارβ لتركيب دارلينطون
:
IE1=( β1+1)IB1
IE2=( β2+1)IB2
لكن IE1= IB2 و
تيار الخروج IE2=(β2+1)IB2 = (β2+1)IE1 =(β2+1) ( β1+1)IB1
IE2=(β2+1)IB2 = (β2+1)IE1 =(β2+1) ( β1+1)IB1=(
β2+β1+ β2 β1+1) IB1≈
β1 β2 IB1
حيث = β2 β1
β التضخيم في التيار الخاص بتركيب دارلينطون
عند تجميع مقحلين NPN أو PNP نحصل على
مقحل دارلنطون NPN او PNP يسمح برفع معامل التضخيم β
و هو جد كبير ولهذا
يستعمل بكثرة في مضخمات الصوت التي
نجدها في قاعات الحفلات ...الخ
|
βmax |
βmin |
P(mW) |
ICmax(mA) |
VCEmax(V) |

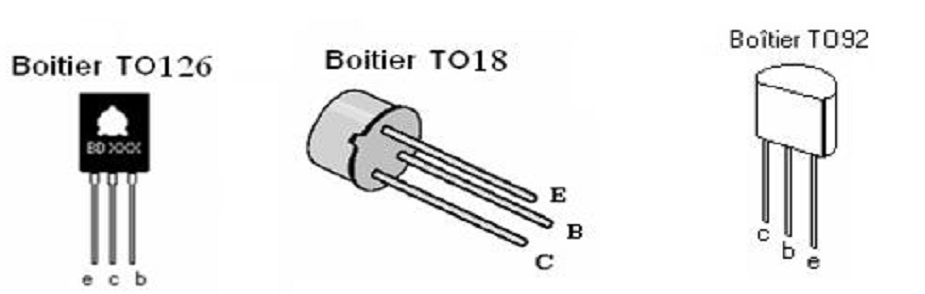

Package |
Type |
|
|
300 |
30 |
500 |
800 |
30 |
TO18 |
2N2222 |
مقحل عادي (مقحل تبديل) |
|
40 ˃ |
40 |
8000 |
1500 |
45 |
TO126 |
BD135 |
مقحل استطاعة |
|
1000˃ |
1000 |
830 |
1000 |
45 |
TO92 |
BC875 |
مقحل دارلينطون |
·
اليك 3 أنواع لمقاحل درسناها لحد الآن
مثال
3
نعوض المقحل T السابق في المثال1 بمقحل دارلينطون خصائصه
ICmax = 4A، IBsat= 360μA ، VBEsat =2x 0.6V =1.2 V β =10000
نريد التحكم في المرحل السابق بواسطة بوابة منطقية TTL مميزاتها
VOH
= 5V IOH
= 400 μA : الحالة المنطقية 1
VOL
= 0.8V IOL
= 8mA : الحالة المنطقية 0
هل التحكم بواسطة البوابة ممكن ؟ علل
نعم لان =360 μA < IOH = 400 μA IB
في
حالة نعم احسب مقاومة الدخول للمقحل RB الموافقة .
RB = (VOH - VBEsat) / IB = (5 –
1.2) / 0.36 = 10.5 KΩ
