تضخيم الاستطاعة - مضخم صنف ب Class B
مضخم الاشارات التماثلية ( التضخيم باستعمال المقحل)
تمهيد:
يحتاج الإنسان في حياته اليومية إلى تضخيم بعض
الإشارات مثل إشارات الصوت كما نحتاجها في الأنظمة الآلية من خلال تضخيم إشارات
بعض الملتقطات.
Ø الاستطاعة الممتصة p=Ic0*VCE0
( يستهلك استطاعة حتى في حالة الراحة).
Ø المردود
ضعيف 25%
Ø ممانعة الدخول و الخروج تتعلق بنقطة التشغيل.
Ø نقطة التشغيل تكون في منتصف مستقيم الحمولة أي أن عند
تضخيم إشارة متناوبة تكون أكبر قيمة تصل إليها هي Vmax=Vcc/2.
Ø إن لم تكن نقطة التشغيل متصف مستقيم الحمولة تكون تشوهات
كبيرة في إشارة المخرج.
ليكن الشكل التالي:
-
عين اتجاه
التيارات و التوترات؟ماذا تلاحظ؟
- نلاحظ
أن المقحل T1 يعمل في النوبة الموجبة والمقحل T2 يعمل في النوبة السالبة.
- المقحل هو المركب الأساسي للمضخم و الإشارة موجبة وسالبة : نستنتج إذا أن المقحل T1 يضخم الإشارة الموجبة وT2 يضخم الإشارة السالبة.
- نسمي هذا النوع من
المضخمات بمضخم صنف B
.
- يسمي تركيب المضخم صنف B بتركيب دفع- جذب (Push-Pull)
ملاحظة:
· يكون المضخم صنف B في مخرج
دارة التضخيم (يكون بعد المضخم الابتدائي صنف A).
· الإشارة المراد تضخيمها استطاعتها كبيرة لذا يتم تضخيم
الاستطاعة عن طريق تضخيم التيار.
· نقطة التشغيل ( نقطة الراحة)هي تقاطع مستقيم الحمولة السكوني مع مستقيم الحمولة الديناميكي
السكوني :
IC1=IC2=0 و VCE1= -VCE2=+VCC
الديناميكي : عند حضور
اشارة متغيرة يحدث تغيير حول نقطة الراحة
باستعمال
البرمجية Multisim
قم
بمحاكاة التركيب التالي و شاهد إشارة
المدخل
و المخرج
ماذا تلاحظ على مستوى اشارة الخروج ؟
تشوه على مستوى التوتر
* حلل
التشغيل
Ve(t) = Vm sin ωt
مهما كانت حالة المقاحل Ve – VBE = RL IS = US
نفرض أن المقحلين مثاليين و β»1
( IE ≈IC )
Ve › VBE : T1
ممرر (عبوري) و
T2 مسدود: IS
=IC1
Ve ‹VBE : T1 مسدود و T2 ممرر (عبوري) IS
=IC2
حدد سبب تشوه اشارة المخرج:
وجود توتر العتبة VBE
الخاص بالمقاحل.
ﻹزالة التشوهات الناتجة عن التوتر VBE = 0.7V ندمج في
التركيب التالي ثنائيات بحيث يكون توتر العتبة هو VD = 0.7V VD1= VD2
= و الثنائيات في استقطاب
مباشر.
شاهد فيديو يشرح و يوضح مبدأ التشغيل بالتفصيل + سبب التشوهات
نشاط2
باستعمال
البرمجية Multisim

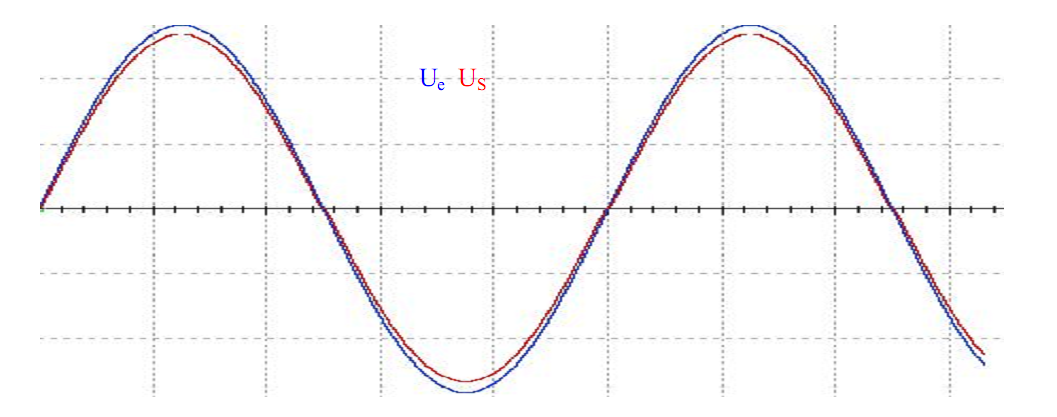

سجل
منحنى إشارة الخروج
ماذا
تستنتج ؟
التشوهات زالت و شكل إشارة الخروج جيبي.
المردود يحسب كالتالي :
η = Pu
/ Pa
ü Pa : الاستطاعة الكلية المستهلكة ( المقدمة من
مصدري التغذية )
الاشارة
التي يمررها كل مقحل مماثلة للاشارة الناتجة عن التقويم الاحادي النوبة أي ناخذ
القيمة المتوسطة
Pa
= VCC (ĪC1 + ĪC2
)
/ π ĪC
= ÎC (
تقويم احادي النوبة)
π / RL =
VSmax ĪC ( لان / RL =
VSmax ÎS ÎC =
)
Pa
= VCC (VSmax/πRL + VSmax/πRL
)
Pa
=2 VCC VSmax/πRL
تكون
الاستطاعة اعظمية من اجل VSmax = VCC
Pam = VCC (VCC / π RL + VCC
/ π RL )
Pam = 2 V2CC / π RL
ü
Pu
: الاستطاعة المفيدة ( المتوفرة للحمولة )
Pu = VS IS
Pu = VSmax/√2 ISmax/√2= VSmax ISmax /2
ISmax = VSmax/RL
Pu = VSmax2 /2 RL
تكون
الاستطاعة أعظمية من اجل VSmax = VCC
أي
بالتعويض نجد
Pum = V2CC / 2 RL
المردود = VSmax π /4VCC η = Pu / Pa =( VSmax2 /2 RL)
/
(2 VCC VSmax/πRL)
يكون المردود اعظمي (من اجل VSmax = VCC
)
أعظم قيمة يصل إليها المردود في الصنف B هي ٪ηmax = Pum /
Pam = π / 4 = 78.5
