 وظيفة المقارنة

المقارن التماثلي ( مضخم عملي يعمل كمقارن)

        I. المقارن التماثلي:

في بعض الحالات نحتاج الى مقارنة اشارتين تماثليتين (غير رقمية) بحيث لايمكننا استعمال المقارن الرقمي، لذلك يجب استعمال مقارن من نوع آخر يدعى المقارن التماثلي.

1.     تعريف المقارن التماثلي:

هو عبارة عن دارة كهربائية تعتمد في مبدأ عملها على المضخم العملي .

و المضخم العملي هو عبارة عن دارة مندمجة تتكون من عدة عناصر اليكترونية، لها نظامين للتشغيل: نظام خطي ( العمل في التضخيم) و نظام التشبع (مقارن).

µA741

2. التشغيل:

يمكن تغذية المضخم العملي بالتغذية المتناظرة (+Vcc,-Vcc)

عند استعمال المضخم العملي كمقارن، تكون قيمة توتر المخرج إما +Vcc أو –Vcc ، حيث

مضخم عملي يعمل كمقارن

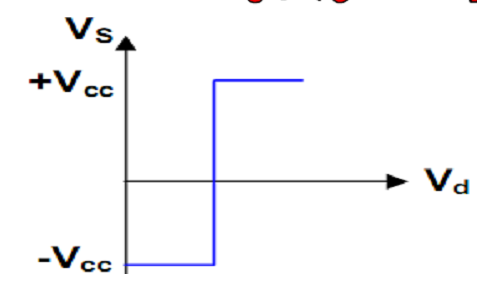

خاصية المضخم العملي يعمل كمقارن



شاهد الشرح الكامل للمقارن المنطقي

Ø     مثال تطبيقي:

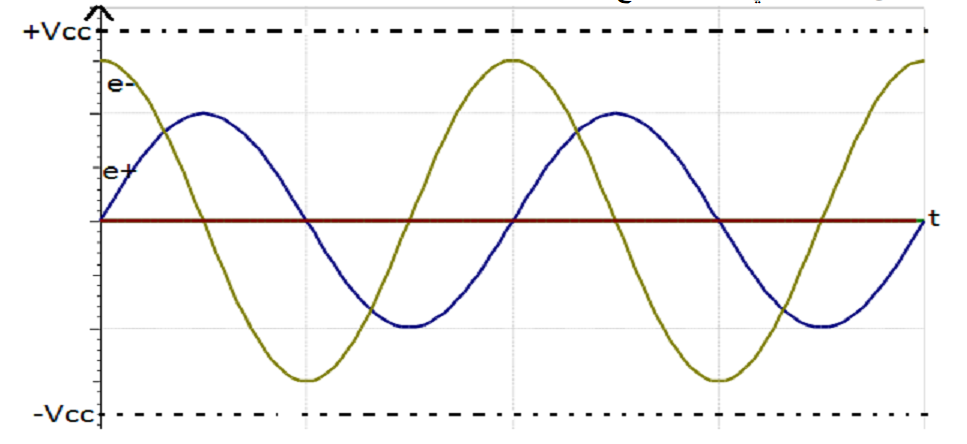

بين على الشكل التالي توتر الخروج لمقارن مدخليه الاشارتين e+ و e-

3.     تحديد عتبة المقارنة:

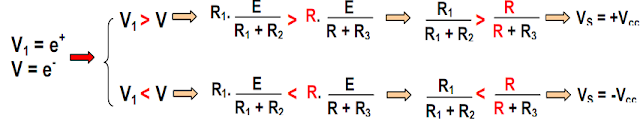

ليكن نظام التحكم في الانارة العمومية، حدد قيمة المقاومة الضوئية R بدلالة R1,R2,R3 التي تحقق تشغيل و إيقاف تشغيل مصابيح الانارة العمومية

يمكنك تحميل برنامج المحاكاة من هنا

                     شاهد  الشرح الكامل للدرس على قناتنا على اليوتيوب
