وظيفة المقارنةالمقارن المنطقي
I. إشكالية:

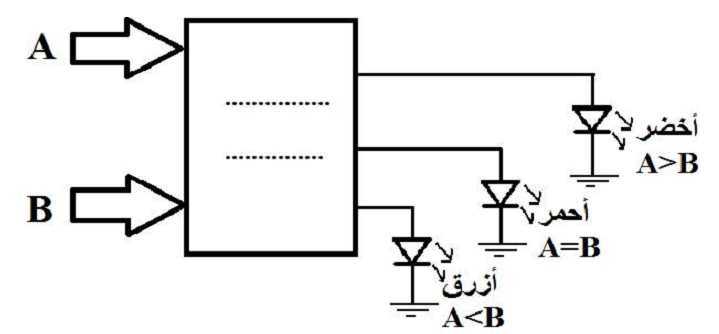

نريد صناعة
لعبة علمية لتعليم الأطفال تكون بالشكل الموالي، حيث يوهج المصباح الازرق اذا كان A<B،
ويتوهج المصباح الأخضر اذا كان A>B، ويتوهج المصباح
الأحمر اذا كان A=B.
أعط التصميم
المنطقي لهذه الدارة في حالة المداخل مكونة من 1 بيت 1BIT.
I. المقارن الرقمي:
هو عبارة عن
دارة منطقية مندمجة تسمح بمقارنة عددين في النظام الثنائي، تتكون من مدخلين (عدد A
و عدد B) و ثلاث مخارج (التساوي=égale،
أكبر تماما >Superieur و أصغر تماماInferieur<)
المقارن
المنطقي بـ 1bit :
ملاحظة:يوجد المقارن بأربع أوتار
على شكل دارة مندمجة منها. SN74LS85 ,CD4585
I.
المقارن المنطقي على
شكل دارة مندمجة 74LS85
I. نشاط عملي:
قم بانجاز التركيب التالي الذي يتحكم في باب منزل بواسطة ادخال كلمة السر، قابلة لتغيير.
الحل على شكل عمل تطبيقي من معرض الهندسة الكهربائية لسنة 2020/2021 بثانوية خضرة الجديدة ولاية مستغانم في طبعته الثاثلة
*************** مدونة الأستاذ حمدي شريف محمد
****************
روابط
تحميل الدرس
وثيقة
التلميذ
تحميل على شكل word من
هنا أو من هنا
تحميل على شكل pdf من
هنا أو من هنا
وثيقة
الأستاذ
تحميل على شكل word من هنا أو من هنا
تحميل على شكل pdf من
هنا أو
من هنا
تماررين تطبيقية حول وظيفة المقارنة
تحميل على شكل pdf من هنا أو من هنا
