مبادئ في المنطق المبرمج

الآلي المبرمج الصناعي API

I. تعريف:

الآلي المبرمج الصناعي هو عبارة عن جهاز كهربائي يضمن التسلسل الآلي

والمستمر للعمليات الحسابية والمنطقية وفق برنامج مُعد ومُخزن سابقاً.

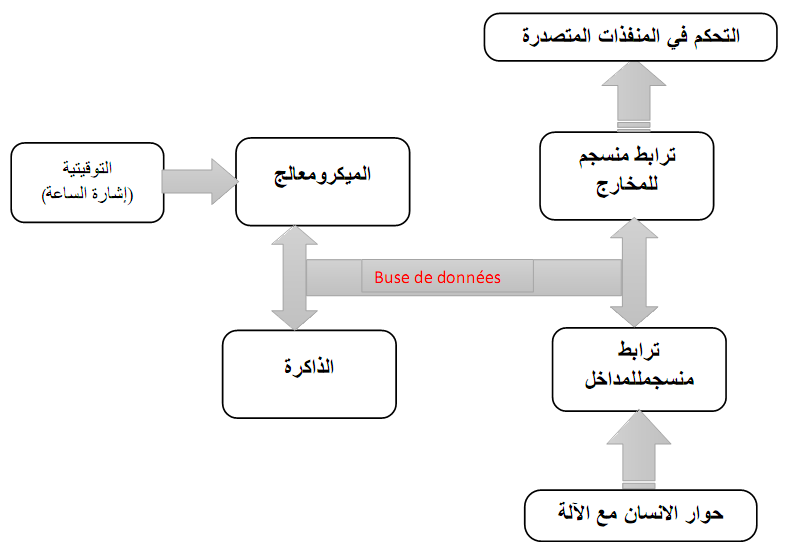

II. التركيبة الهيكلية للآلي المبرمج الصناعي:

I. عمل الآلي المبرمج الصناعي:

يعمل الجهاز بشكل دوري وآلي، بحيث يقرأ المداخل وينجز البرنامج المخزن فيه مسبقا، ووفقا لهذا البرنامج يتم تحديد (تعيين) المخارج.

ربط الالي المبرمج الصناعي من نوع TSX

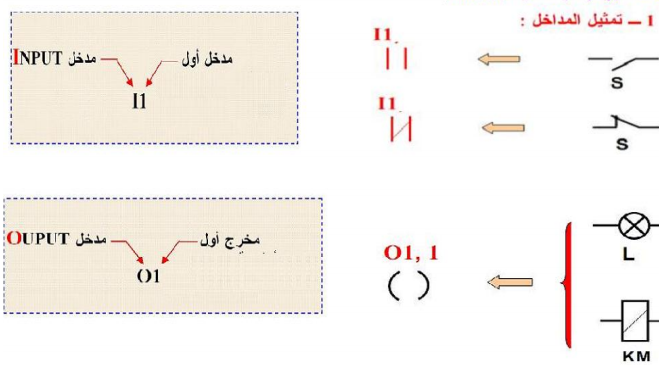

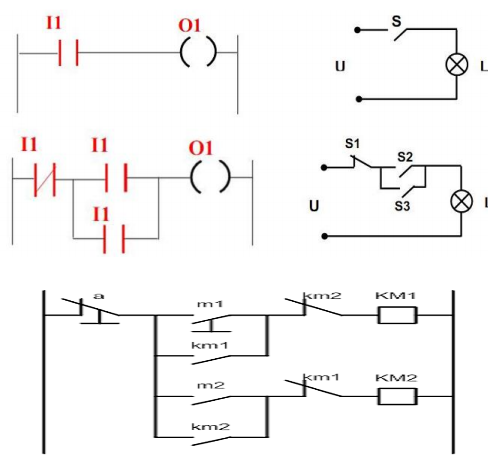

I. البرمجة بلغة الملامس (Ladder)

تحتوي لغة البرمجة PL 7-2 على نوعين من البرمجة :

ـ برمجة بلغة الملامس (التماسات)Langage Contact ( Ladder ) وتخص كل أنواع الآلي.

ـ برمجة بلغة الغرافسات Langage Grafcet وتخص الآلي TSX 27 و TSX 47 فقط .

Ø تتوفر بعض الآليات على لوحة مفاتيح تسمح بكتابة البرنامج مباشرة على الآلي، أو يمكن استعمال جهاز الكمبيوتر PC لكتابة البرنامج بلغة معينة ثم تحميله على الآلي المبرمج الصناعي.
