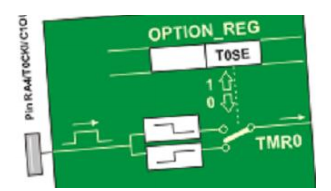

الدارات المندمجة القابلة للبرمجة PIC16F 84A

ويمكنك مشاهدة شرح مبسط للدرس هنا

-----------------------------------

الجزء الثاني من الدرس وهو مخصص للبرمجة والاعمال التطبيقية

أعمال تطبيقية على الميكرومراقب PIC16F84A

o مثال تطبيقي 1TP :

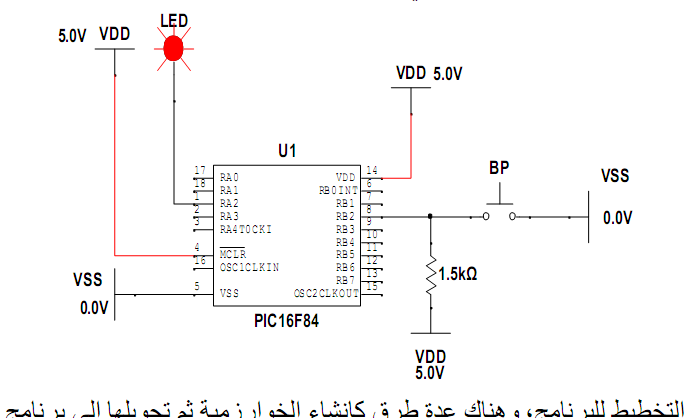

نريد برمجة ميكروراقب من نوع pic16f84 للتحكم في ثنائية (LED) ، حيث عند الضغط على زر ضاغط يتم عكس حالة الثنائية ذلك حسب التركيب التالي:

قبل بداية البرمجة يجب التخطيط للبرنامج، وهناك عدة طرق كإنشاء الخوارزمية ثم تحويلها إلى برنامج أو مباشرة باستعمال برمجية MPLAB أو باستعمال البرمجيات Multisim أو Porteuse( الأنسب و الأفضل).

v نستعمل برنامج MPLAB في البرمجة باستعمال لغة المجمع langage assembleur

v قبل ذلك يجب معرفة بعض التوجيهات و التعليمات الأكثر استعمالا أهمها:

List p=16f84 : تعريف اﻟ μc المستعمل

Include ‘p16f84.inc’ : إدراج الملف 16f84

_CONFIG_CP_OFF&_WDT_OFF &_PWRTE_ON &_XT_OSC تعريف الإعدادات المادية:

ملاحظة: - يمكن كتابة بعض التعليقات التي قد تساعد في فهم التعليمات، حيث توضع هذه التعليقات بعد نقطة فاصلة وهي وصف لكل عملية من البرنامج حيث يكتب بالفرنسية أو الانجليزية أو العربية... لان كل ما يأتي بعد النقطة فاصلة لا يهتم به ﺍﻟ PIC

طريقة تحويل البرنامج من لغة ASSEMBLEUR الى HEX مع الأستاذ قشطولي نجيب

برنامج PIKIT2 لرفع البرنامج على الميكرومراقب من هنا

البرنامج:

;**************************************************************

;BP_LED - Commande d'une LED à l'aide d'un BP تسمية البرنامج ( فكرة مختصرة عن الهدف منه)

La LED change d'état à chaque appui sur le BP

;***************************************************************

list p=16f84 ; المستعملPIC تعريف ﺍﻟ

_CONFIG_CP_OFF&_WDT_OFF &_PWRTE_ON &_XT_OSC ; تعريف الإعدادات المادية

#include "p16f84.inc" ; 16f84 ادراج الملف

;****************** Define ; تعريف المداخل و المخارج *************

#DEFINE LED PORTA,2 ; RA2 في القطب LED تعريف المتغير

#DEFINE BP PORTB,2 ; RB2 في القطب BP تعريف المتغير

;************* Demmarage sur RESET ; شعاع الإرجاع للصفر *************

org 0 ; عنوان بداية البرنامج

goto Start ; Start الذهاب الى التعليمة المسماة

org 10 ; 10 الذهاب إلى العنوان

;********** Configuration des ports ; برمجة المداخل و المخارج**************

Start ; Start تعليمة باسم

bsf STATUS,RP0 ; اختيار البنك1

bcf TRISA,2 ; كمخرج RA2 برمجة

bsf TRISB,2 ; كمدخل RB2 برمجة

bcf STATUS,RP0 ; اختيار البنك0

bcf LED ; وضع الثنائية في 0(راحة)

;************** Principale *****************************************

Lab1 ; Lab1 تعليمة باسم

btfss BP ; مضغوط BP قفز التعليمة الموالية إذا كان

goto Lab1 ; Lab1 الذهاب للتعليمة

comf PORTA,F ; بدل حالة الثنائية

Lab2 ; Lab2 تعليمة باسم

btfsc BP ; محرر BP قفز التعليمة الموالية إذا كان

goto Lab2 ; Lab2 رجوع للتعليمة

goto Lab1 ; Lab1 رجوع للتعليمة

end ; نهاية البرنامج

مثال تطبيقي 2TP :

التأجيل باستعمال الميكرومراقب

ليكن برنامج التأجيل الفرعي التالي (جزء من برنامج كامل):

************;programme de temporisation*************** برنامج فرعي للتأجيل

tempo ; (tempo نداء البرنامج الفرعي للتأجيل (

movlw 0xff ; (255) ff بالقيمة W السجل تحميل

movwf retard ; retard السجل في W تحميل

boucleانشاء حلقة ;

nop ;لا توجد عملية

nop ; لا توجد عملية(ضياع دورة كاملة)

decfsz retard ; retard=0 انقص1من محتوى العداد مع القفز(تجاوز التعليمة الموالية) إذا كان

goto boucle ; الذهاب للحلقة

return ; العودة الى البرنامج الرئيسي

end ;نهاية البرنامج

Ø احسب مدة التأجيل باستعمال العلاقةN_cy x1µs t =N_cyxT=

لحساب ذلك يجب معرفة عدد دورات تعليمات البرنامج الفرعي للتأجيل.

نعلم جميع التعليمات يتم تنفيذها من طرف المعالج خلال دورة واحدة( أي بمقدار 1µs إذا كان الكوارتز من نوع 4MHz)إلا تعليمات القفز (,GOTO ; CALL, RETURN و DECFSZ (إذا تم القفز) ) فإنها تنفذ خلال دورتين للميقاتية أي بمقدار 2µs أي أن التعليمة DECFSZ تنفذ خلال (دورة أو دورتين)

برنامج فرعي للتأجيل

عدد الدورات

زمن التأجيل t(µs)

call tempo

movlw 0xff

movwf retard

boucle

nop

decfsz retard

goto boucle

return

1او2

(N) x 1

(N-1) x 1+2

(N-1) x 2

255

256

254x2

t = 1280 µs

- أكمل الجدول التالي

ملاحظة

التعليمة nop إذا كانت ليست بداخل الحلقة فإنها تعاد 1 مرة فقط وليس N x 1 مرة كما هو في الجدول السابق

التعليمة decfsz تعاد 1 مرة إذا لم يتم القفز ومرتان إذا تم القفز

مدة التأجيل تكون أقصى إذا كان '255'd N=

t = t (movlw 0xff)+t (movwf retard)+ t(nop)+ t(nop)+ t(decfsz retard)+ t(goto)

t=1+1+255+255+255+ 508= 1275µS

بإضافة التعليمة return و call أي 2 +2 تصبح مدة التأجيل=1.279ms ≈1.2ms t=1279µs

· بطريقة أخرى مدة التأجيل تحسب

t = t(movlw)+ t(movwf )+ t(nop)+ (N-1)[t( nop+nop)+ t(decfsz₍₁₎ )+ t(goto)]+ t(nop)+ t(decfsz₍₂₎)

عدد الدورات داخل الحلقة بدون goto+ ]عدد الدورات داخل الحلقة (N-1)[+ عدد الدورات خارج الحلقة t =

t = (1)+ (1)+ (1)+ (254)[(1+1)+ (1)+ (2)]+ (1)+ (2 )

t = 3+ (254)[5]+ 3=1275 µs

بإضافة التعليمة return و call أي 2 +2 تصبح مدة التأجيل=1.28ms t=1280µs

مثال

- احسب مدة التأجيل للبرنامج الفرعي التالي - احسب مدة التأجيل للبرنامج الفرعي التالي

call tempo

tempo

movlw d'249'

movwf cmpt1

boucle1

nop

decfsz cmpt1 , f

goto boucle1

return

t=1 +1+(1+1+2)x248 + (1+2)x1 = 997 µs

tempo

movlw 0xF9

movwf compt

nop

boucle

nop

decfsz compt,1

goto boucle

return

N_cy=3+(1+1+2)248+(1+2)+2=1000 cy
t =1000 x1µs=1ms

ملاحظة:

بعد كتابة البرنامج يمكن تحميله على pic غلى احد البرامج السابقة الذكر ومحاكة الدارة، كما يمكن تحميله على دارة حقيقية باستعمال دارة وسيطة تدعى Programmateur
