 وظيفة التحكم

المقحل في التبديل



I.     إشكالية:

نريد التحكم في مصباح كهربائي (75w/220v)، باستعمال مخرج دارة توافقية (بوابة منطقية من TTL مثلا).

    فكيف يمكنني فعل ذلك؟

الحل:

يجب إضافة منفذات متصدرة مثل المرحل كهرومغناطيسي، كما يجب استعمال مقحل لتضخيم التيار الخارج من البوابة المنطقية.

II.     المقحل في التبديل:

يتميز مستقيم الحمولة للمقحل بثلاث مناطق للتشغيل وهي: منطقة التوقف (الحصر Ic=0) ومنطقة التشبع (V_CE=0) ومنطقة التشغيل العادي (التضخيم)

تشغيل المقحل في التبديل معناه تبديل نقطة التشغيل بين الحصر والتشبع.

* المقحل في حالة الحجز ) التوقف ، محصور(Etat bloqué:

- إذا كان I_B = 0 فان تيار الجامع I_C = β I_B = 0 و بالتالي V_CC=V_CE  و منه تصبح النقطة P_f تنطبق على النقطة A .

وبالتالي نقول أن المقحل في حالة القطع أو الحجز )غير ممرر (  و يكافئ قاطعة مفتوحة .



* المقحل في حالة التشبع ) التمرير (Etat saturé:

- عند الرفع من قيمة I_B يرتفع I_C  ، فتنتقل النقطة P_f على مستقيم الحمولة نحو الأعلى حتى تصل إلى النقطة B عندها يصل التيار I_B إلى قيمة التشبعI_B = I_Bsat فنقول أن المقحل في حالة التشبع (saturé) يكافئ قاطعة مغلوقة.

ويصبح V_CE=V_CEsat≈ 0



* شرط تشبع المقحل :

I_B ≥ I_C /β

عند التشبع يكونI_B = I_Bsat  ،I_c = I_Csat   و لدينا β_min< β < β_max   إذن :



I_B≥ I_C / β_min





v    ثنائي العجلة الحرة:

     في حالة عمل المقحل مع مرحل كهرومغناطيسي، حيث يمكن التحكم في استطاعة معتبر بواسطة تيار ضعيف.

يسمح المقحل بغلق وفتح دوريا لدارة بتردد متوسط (kHz).

-       في هذه الحالة تعتبر الحمولة تحريضية (وشيعة)، وعند انتقال المقحل من حالة التشبع (شحن الوشيعة بتيار Ic) إلى التوقف (تفريغ الوشيعة)،قد لا يتحمل المقحل التيار القوي الناتج عن تفريغ الوشيعة، مما يؤدي إلى إتلافه.

لذلك وجب إضافة صمام (يدعى صمام ثنائي العجلة الحرة) على التفرع مع وشيعة المرحل، دوره حماية المقحل من التيارات التحريضية الناتجة عن تفريغ الوشيعة.

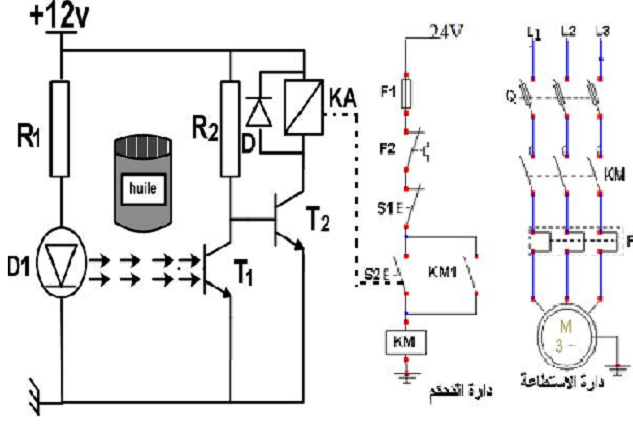

الحل:

1.  دور المقاومة R1 هو حماية الصمام D1.

2.  دور الصمام Dهو حماية المقحل من التيارات التحريضية الناتجة عن شحن الوشيعة، وهو يسمى ثنائي العجلة الحرة.

3.  دور المقحل T2 هو التبديل.

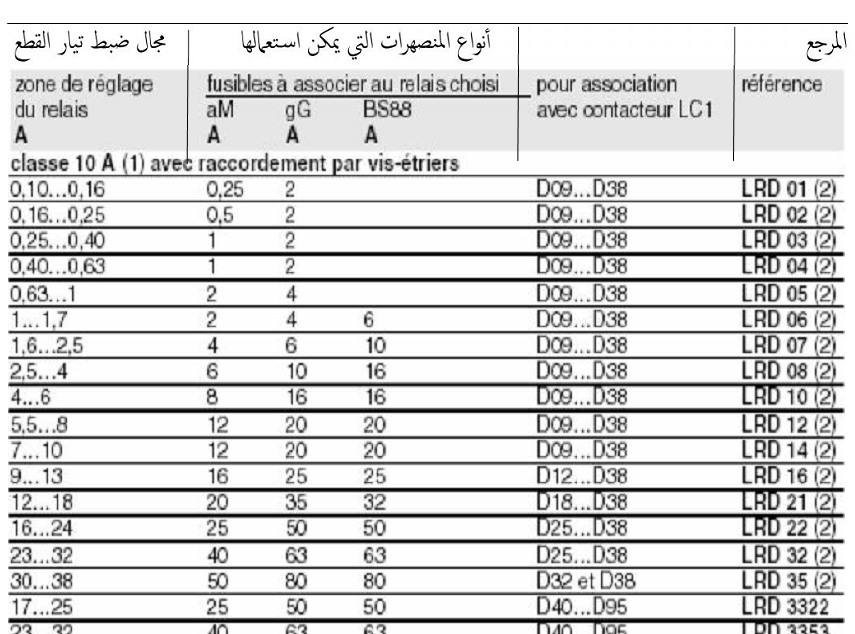

نوع المرحل الحراري هو LRD 10(2)

-------------------------------------------

بقية النشاطات تجدونها في الدرس بعد التحميل
