 التقويم المتحكم فيه (التقويم المراقب)

المحور: تحويل الطاقة الكهربائية

الموضوع: التقويم المتحكم فيه

الأستاذ: حمدي شريف محمد



1 – تمهيد:

درسنا في السنة الثانية التقويم باستعمال الصمامات عل شكل جسر قرايتز، وقد كانت النتائج كالتالي:





نلاحظ من خلال الجدول أن القيم المتحصل عليها هي قيم ثابتة تتوقف على قيمة Vsmax فقط.

لكن في العديد من التراكيب الكهربائية نحتاج إلى قيمة متوسطة متغيرة (متحكم فيها) مثل إقلاع و تغيير سرعة محركات التيار المستمر.

-      إذن نحتاج إلى طريقة فعالة للحصول على قيمة متوسطة متحكم فيها، فما الحل؟

--

الحـل :استبدال الثنائيات بعنصر آخر يقوم بالتقويم و لكن يسمح لنا بالتحكم فيه، وهو المقداح Thyristor

2 -  الرمــــز والتشغيــــــــل:

-   الرمــــــــز :



-   الميـــــــزة :

ƒ

ƒ  إستقطاب عكسي :



·        في هذه الحالة تصرف المقداح مثل الصمام العادي في الاستقطاب المباشر أي أنه لا يمرر التيار.

·           التوتر العكسي يجب أن لا يتجاوز توتر العكسي الأعظمي (توتر الانهيار) الذي يعطى من طرف الصانع.



ƒ  إستقطاب مباشر :

·         في هذه الحالة المقداح لا يمرر إلا بعد إعطاء نبضة موجبة كافية في البوابة (الزناد)، فيصبح عبارة عن قاطعة مغلقة.

·        التيار المار في المقداح يجب أن لا يتجاوز التيار الأعظمي المعطى من طرف الصانع.



ماذا تستنتج؟

المقداح يشبه الصمام العادي من حيث التشغيل إلا انه متحكم فيه عند بداية التمرير بواسطة نبضة التحكم على مستوى الزناد و لهذا يمكن استعماله كمقوم لكن متحكم فيه (مراقب) و تسمى العملية بالتقويم المراقب المستعمل بكثرة خاصة في عملية الإقلاع والتغيير لسرعة محركات التيار المستمر.







مثال:

محول220V/24V يغذي مقوم أحدي النوبة، أحسب في حالة حمولة مقاومية:

·        التوتر العكسي الأعظمي للمقداح؟

·        زاوية تأخر القدح بالدرجة للحصول على قيمة متوسطةVmoy=5V، ثم استنتج زاوية التمرير.

الحل

1.     التوتر العكسي الأعظمي هو 24V.

2.     حساب زاوية التأخر cosα=(2πVmoy/Vmax)-1 =72°

3.     زاوية التمرير 108°

الحل

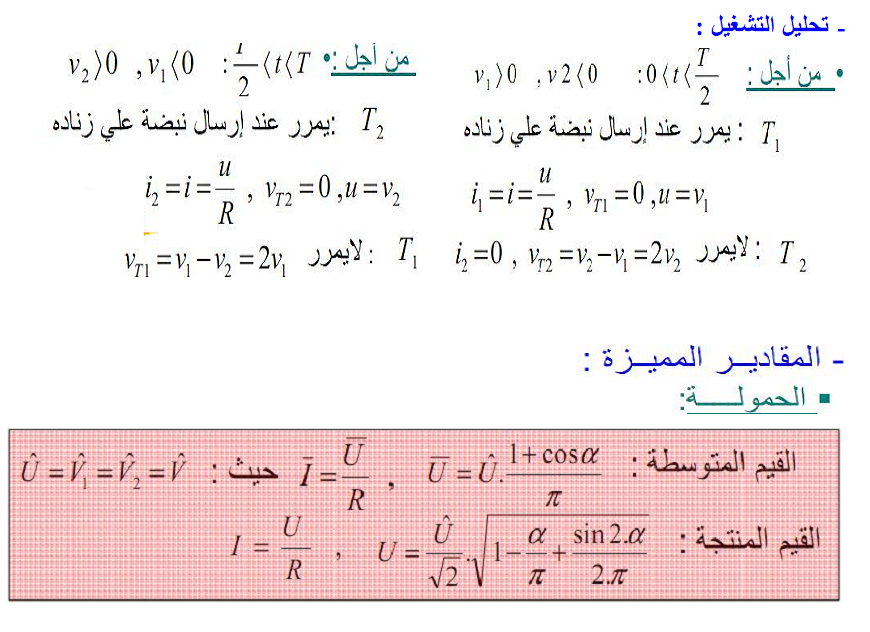

1*  التوتر العكسي الأعظمي. V_T=2V₁=2*24=48V

2* زاوية القدح (زاوية تأخر القدح):   نحسب أولا القيمة المتوسطة لتوتر الحمولةU_moy=R*I_moy=10.8V   .

Cosα=(Vmoy*π/Vmax)-1                        α=65.8°     β=114.2°













3-3 تقويم ثنائي النوبة باستعمال جسر مختلط:

و المقصود بالجسر المختلط هو جسر قرايتز بتعويض صمامين من الصمامات الأربعة بمقداحين حسب التركيب التالي:

- خلال النوبة (+) Th₁ وD₂ يمرران من π ------ α  i_Th1 = i_D2 =I= V / R

   و V_R=V

- خلال النوبة (-) Th₂ وD₁ يمرران من π2------- +πα

  i_Th2 = i_D1 =I= V/R    و V_R=V





نلاحظ نفس المنحنيات و نفس العلاقات
