وظيفة اكتساب المعلومات - الملتقطات les capteurs

 المحول   transofrmateur

      I. محول أحادي الطور :

1)    تعريف: هو آلة كهربائية ساكنة تعمل على تحويل (رفع أو خفض )  من التيار أو التوتر في القيمة العظمى دون تغيير التواتر أو فرق الصفحة.

2)    دراسة الدارة المغناطيسية للمحول :

* التكوين :

يتكون المحول من لفين كهربائيين منفصلين و موضوعين على دارة مغناطيسية واحدة ، هذه الدارة مكونة من صفائح متماسكة ومعزولة عن بعضها البعض بالأكسدة السطحية وظيفتها التقليل من ضياعات فوكو



* مقادير اللف الأولي : e₁ , R₁ , V₁ , I₁ , N₁ , φ₁

* مقادير اللف الثانوي : e₂ , R₂ , V₂ , I₂ , N₂ , φ₂



نسبة التحويل في المحول:

في حالة محول مثالي لدينا



* ملاحظة : - إذا كانت m > 1 نقول أن المحول رافع للتوتر

                - إذا كانت m < 1 نقول أن المحول  خافض للتوتر

- إذا كانت m = 1 نقول أن المحول  عازل



   * الرمز :



3)    مبدأ تشغيل المحول :

يربط الأولي بمصدر تيار متناوب فيتولد في الدارة المغناطيسية تدفق متناوب حيث يكون هذا التدفق سببا في توليد قوة محركة كهربائية مستهلكة في داخل الملفين ، هذا التدفق يخترق اللف الثانوي فينتج لنا قوة محركة e₂ التي تنتج بدورها التيار I₂ .

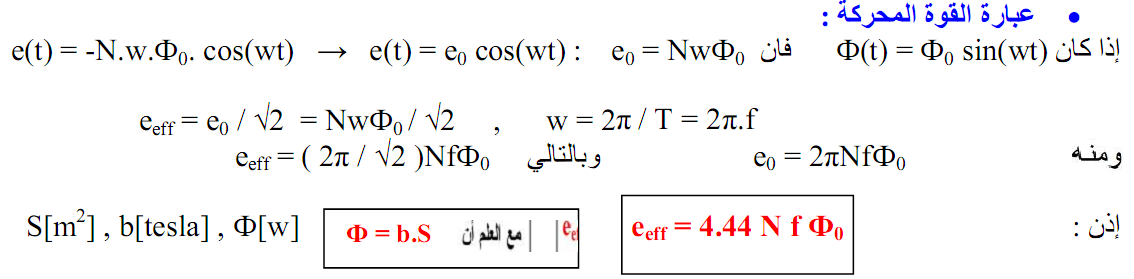

* علاقة بوشرو : الشكل المكافئ لوشيعة حثية .



e = - NdФ/dt                        وحسب قانون لانتز

Ф : التدفق الناتج بالويبر

N₁ : عدد اللفات

e : القوة المحركة

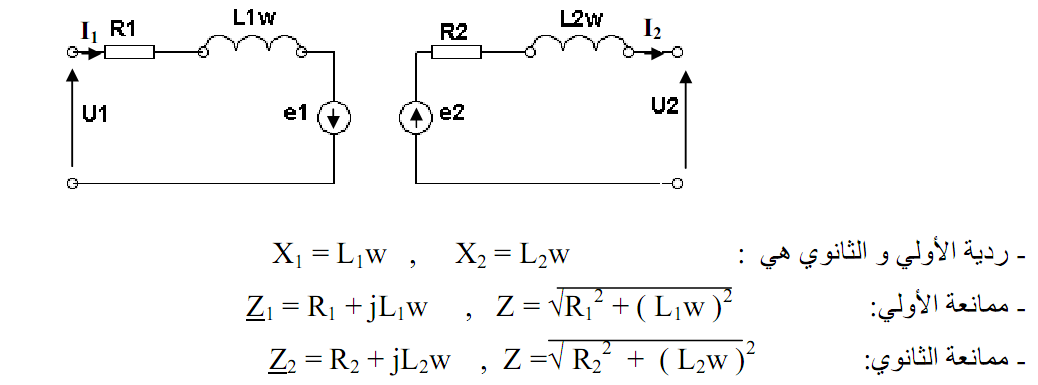

4)     الشكل المكافئ للمحول :

5)     نقل الممانعات :

الهدف من نقل الممانعة من الأولي إلى الثانوي هو حساب شدة تيار الحمل في حالة عدم وجود شدة التيارI₂ وكذلك لتسهيل الحسابات

  * التحويل من الأولي إلى الثانوي :

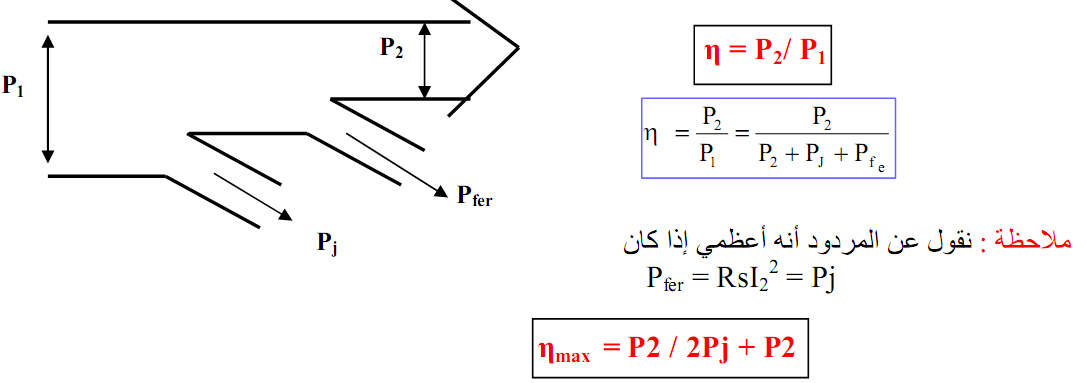

6)    الحصيلة الطاقوية و المردود :

- المردود : هو النسبة بين الاستطاعة المفيدة ( الفعالة ) على الاستطاعة الممتصة و نكتب .



7)     الاختبارات و التجارب على المحول:

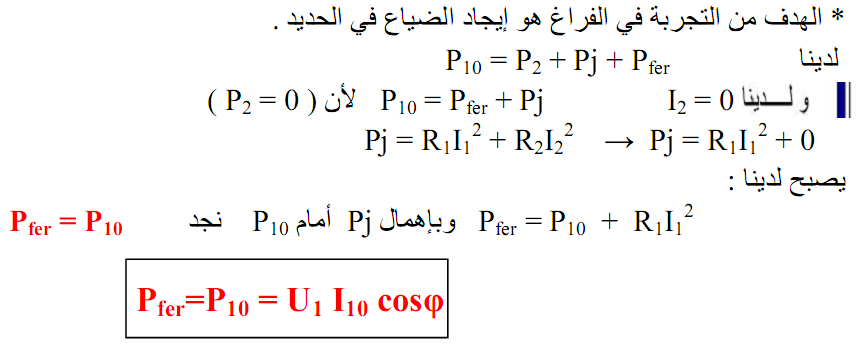

1.7  التجربة( الاختبار) في الفراغ:

الهدف من هذه التجربة هو إيجاد:

- الضياعات في الحديد    P_fer ( الضياع في الفراغ )أو ( الاستطاعة المستهلكة في الفراغ ).

- عامل الاستطاعة cosφ₀  .

- نسبة التحويل في الفراغ m₀

لتكن التجربة التالية، حيث من أجل U₁ = 120v    = 50hz    f نجد :



N1	N2	I10	P10	cos φ	U20	N2 / N1	U20 / U1
600	1200	0.5	12	0.2	240	2	2
600	200	0.5	12	0.2	40	0.333	0.333
1200	600	0.125	3	0.2	60	0.5	0.5



2.7   التجربة (الاختبار) بالحمولة:

الهدف من هذه التجربة هو إيجاد الاستطاعة الظاهرية و كذلك نسبة التحويل m في حالة و جود الحمولة (التشغيل العادي للمحول).



I1 / I2 m=







      في حالة التشغيل العادي للمحول مثالي أي  الضياعات  مهملة أمام الاستطاعة الممتصة و المفيدة وعليه  تكون الاستطاعة الظاهرية في اللف الأولي و الثانوي متساوية و منه :

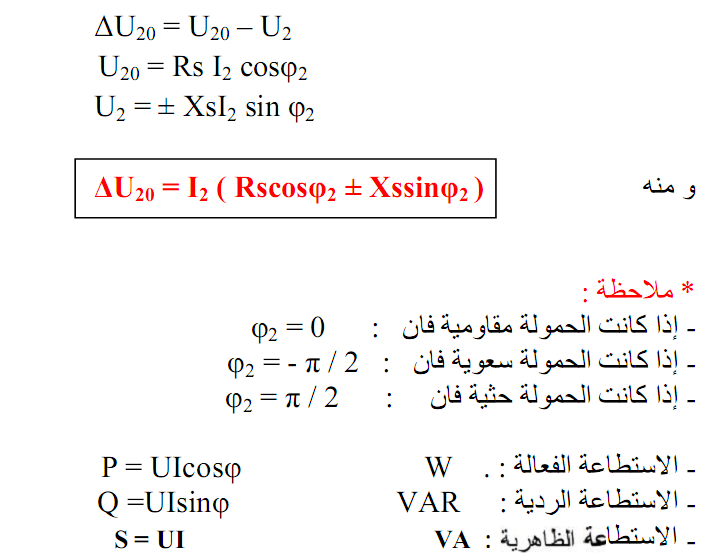

* حساب الهبوط في التوتر :

****  مدونة الأستاذ حمدي شريف محمد ****
