وظيفة اكتساب المعلومات - الملتقطات les capteurs

 وظيفة اكتساب و تحويل المعلومات  CAN  -  CNA

الملتقطات
المستبدل الرقمي التماثلي  CNA
المستبدل التماثلي الرقمي  CAN



        I.     تمهيد:

يتكون أي نظام آلي من جزأين أساسيين (جزء عملي وجزء التحكم) حيث يصدر جزء التحكم أوامر إلى الجزء العملي من خلال المنفذات المتصدرة، و يتلقى في المقابل معلومات على شكل تقارير عن حالة العمل بواسطة الملتقطات.

لكن في معظم الأحيان تكون الإشارات المتحصل عليها من هذه الملتقطات ضعيفة وغير مكيفة مع جزء التحكم كما قد تحتاج إلى التحويل (من الرقمي إلى التماثلي أو العكس).

المخطط الوظيفي لاكتساب و تحويل المعلومات :



1.    الكشف:

وهو عملية تحويل التغير في المقدار الفزيائي (حرارة، ضغط، سرعة،... الخ) إلى التغير في مقدار كهربائي (توتر، تيار، مقاومة، ...الخ) وهو ما تضمنه الملتقطات.

تذكير : يوجد العديد من أنواع الملتقطات، يمكن تصنفها إلى:

A.   ملتقطات باللمس: مثل الملتقطات الميكانيكية (ناهية الشوط ..) و الملتقطات الحرارية، .....

B.  ملتقطات الجوار: وهي متعددة نذكر أهمها

-1-

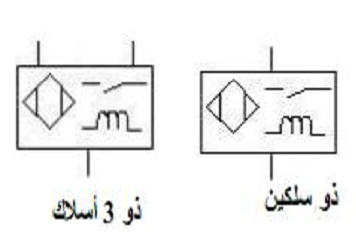

ملتقطات الجوار الحثية:

بإمكانها  التقاط الأجسام  المعدنية فقط على مسافة

قريبة  لا تتعدى 40mm وهي تعتمد في مبدأ عملها على التغير في الحقل المغناطيسي.

1.

ملتقطات الجوار السعوية:

 هي ملتقطات بإمكانها الكشف مختلف الأجسام (معدنية أو غير معدنية) عند اقترابها منها (تصل حتى20 مم) حسب الجسم، و هي تعتمد في مبدأ عملها على التغير في الحقل الكهربائي.

عمل تطبيقي للمتلقط السعوي

1.    ملتقطات الجوار الضوئية:(ذات الخلية الكهروضوئية):

تتكون من باعث للضوء وهو عبارة عن صمام كهروضوئي (LED) يبعث أشعة ضوئية غير مرئية ومستقبل حساس للضوء وهو عبارة عن مقحل كهروضوئي (Phototransistor) ، ويوجد عدة أنواع من بينها:

1.    التكييف:

 تضمن هذه الوظيفة جعل الإشارة الناتجة عن الملتقط لائقة (قابلة للاستعمال) من حيث المطال، الممانعة ....الخ  وذلك من خلال حذف التشويشات وجعل التغيرات خطية ...الخ

1.    التحويل

تضمن هذه الوظيفة تحويل المعلومات (التقارير) التماثلية إلي كلمات ثنائية (رقمية) مكافئة كما تسمح بتحويل كلمات ثنائية إلي إشارات تماثلية مكافئة .

وذلك بواسطة دارات مندمجة أو تراكيب اليكترونية.



لمزيد من المعلومات حول الملتقطات يمكنك العودة الى درس الملتقطات للسنة الثانية  من هنا



المستبدلات الرقمية التماثلية - التماثلية الرقمية

      I.       إشكالية

لتخزين أو تسجيل معلومات صوتية على اسطوانة ليزر(CD) نحتاج إلى سلسلة لاكتساب هاته المعلومات باستعمال ملتقط  مناسب والمتمثل في الميكروفون الذي يلتقط صوت ( إشارة تماثلية ) ولكن نعلم أن التخزين على الاسطوانة يكون بشكل رقمي فقط ! لذلك وجب تحويل الإشارة التماثلية إلى إشارة رقمية . تحويل تماثلي- رقمي.

ولاسترجاع أو سماع المعلومة الصوتية لابد من تحويل الإشارة الرقمية إلى إشارة صوتية (تماثلية)  وتمر بمراحل إلى أن تصل إلى المنفذ (مكبر الصوت ) . تحويل رقمي- تماثلي .



ولأن الدرس طويلا نوعا ما، وبه الكثير من العلاقات الرياضية التي يصعب كتابتها هنا على الموقع، نترك لكم كامل الدرس و الملفات المتعلقة به في الروابط أسفل المقال.

ولكم هذه الفديهات التي تشرح الدرس

شرح درس المستبدل الرقمي التماثلي

شرح درس المستبدل التماثلي الرقمي

****  مدونة الأستاذ حمدي شريف محمد ****

روابط تحميل الدرس

وثيقة التلميذ

تحميل على شكل  word      من     هنا

تحميل على شكل  pdf       من     هنا

وثيقة الأستاذ

تحميل على شكل  word      من    هنا

تحميل على شكل  pdf       من     هنا

ملف العرض PowerPoint   من   هنا

تمارين تطبيقية  من  هنا
