وظيفة اكتساب المعلومات - الملتقطات les capteurs

المنطق التعاقبي

المؤجلات

    I.     تعريف :

       التأجيل هو إجراء تأخر زمني معين لتنفيذ عملية ما، حيث يمكن ضبطه . و العنصر التقني الذي  يتحكم الذي يقوم بالتأجيل يسمى المؤجلات أو المؤقتتات.

        I.     تجسيد المؤجلات في التكنولوجيا الالكترونية :

1.   المؤجلات ذات عداد ( المؤجلات الرقمية ) :

 تحتوي أساسا علي :

- طابق قاسم لتوتر ( عــــداد ).              - دارة مهتزة ( دارة ساعـــــة ).

الاستعمال: تستعمل للحصول علي تأجيل قصير المدى .

v       الطريقـــــــــــة1:

استغلال  خاصية قاسم التواتر في القلابات المكونة لطوابق الـــعداد

يعطي المخطط الزمني التالي حيث   T: دور إشارة الساعةH الناتجة عن دارة لا مستقرة  ، X : أمر التشغيل

أحسب التأخرات  t₂ , t₁ , t₀ لصعود المخارج  Q_A , Q_B , Q_Cبالنسبة لأمر التشغيل

ملاحظـــة : من أجل n معتبر يصبح الارتياب لا تأثير له.





مثـــــال : يعطي المخطط التالي لمؤجلة ذات عداد تصاعدي.

-      ما هو دور كل من : -  تركيب الدارة NE555   توليد إشارة الساعة

-      الدارة المكونة من المقاومة R و الضاغطة Init    الارجاع اليدوي الى الصفر

-  من أجل  R₁=R₂=1.5 KΩ , C=1µF  أحسب زمن الـتأجيل t



v    الطريقـــــة2    استغــلال  زمن العــــد



من خلال المخطط الزمني المعطي سابقا أوجد العلاقة بين زمن العد و دور



إشارة الساعة.

*    مثـــــال 1 : مؤجلة ذات عداد تصاعــــــدي

نريد الحصول علي تأجيل قدره 24s ، إذا علمت أن دور إشارة الساعة هو 2s.

-      أوجد سعة   العـــــــداد :

-      أكمل مخطط العداد مع إضافة تحكم يدوي لإرجاع العداد إلي الصفر.

   مثـــــال 2 : مؤجلة ذات عداد تنازلــــي.

 نريد الحصول علي تأجيل قدره 24s ، إذا علمت أن تواتر إشارة الساعة هو 0.25 Hz

-      أوجد سعة  العـــــداد

-      أكمل مخطط المؤجلة حيث X : يمثل أمر إرغام في الحالة الابتدائية







مثـال3 : نريد الحصول علي تأجيل قدره 1mn  و40s باستعمال عداد تنازلي ، إذا علمت أن تواتر إشارة الساعة هو 0.1Hz   -أوجد سعة  العــــــــداد :

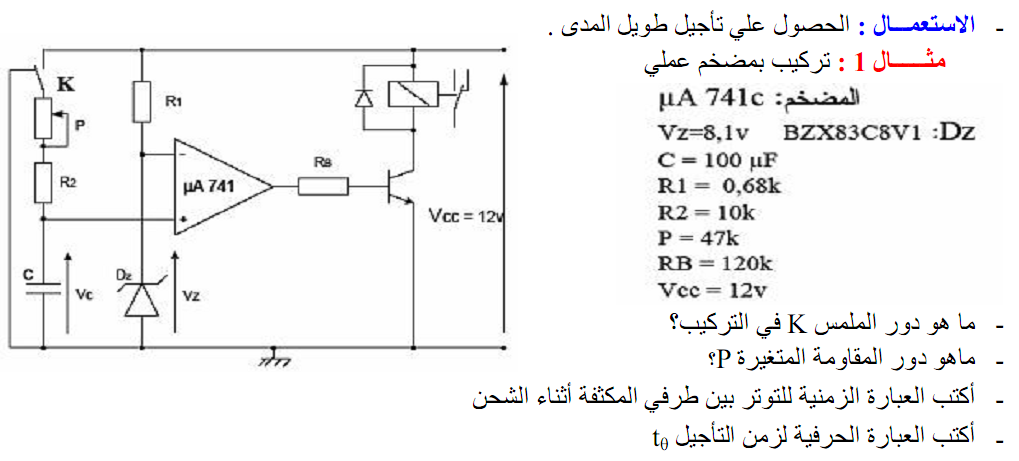

2.    المؤجلات ذات خلية RC ( المؤجلات التماثلية ) :



المبــــدأ  :- و تعتمد في مبدأ تشغيلها علي مقارن التماثلي، يقوم بمقارنة التوتر بين طرفي مكثفة إلي توتر ثابت نسميه التوتر المرجعي، عند وصول التوتر بين طرفي المكثفة إلي التوتر المرجعي يحدث تبديل في دارة الخروج.

-      زمن الـتأجيل  هو الزمن اللازم حتى تصل المكثفة إلي التوتر المرجعي.

-      المقارن يمكن أن يكون مقارن بمضخم عملي أو دارة ذات عتبة ( قلاب شميث ، NE555 ، ...........)



شاهد عمل تطبيقي حول المؤجلات بخلية RC

مثــــال4 : تركيب بالدارة NE555
