 les registres   السجلات

   I.  - تعريف :السجلات هي عبارة عن تراكيب مكونة من عدد من القلابات ، تلعب دورا هاما في الدارات التعاقبية وخاصة في تحويل و تخزين المعلومات ، حيث عدد القلابات المكونة للسجل يوافق عدد ( الأبيات) التي يستطيع تخزينها وهي سعة السجل .

II.     أنواع السجلات :

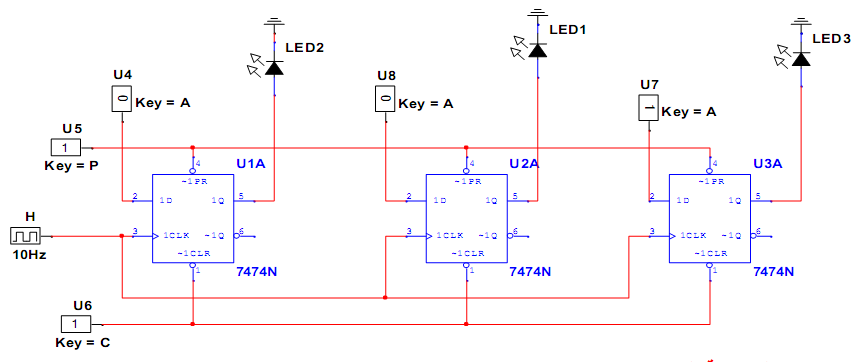

2-1)- سجلات الذاكرة (الطبع، الكتابة): دورها التخزين المؤقت للمعلومات.

   ملاحظات:

Ø  في هذه  الحالة نقول أن المعلومات دخلت على شكل متوازي و خرجت بشكل متوازي.

Ø     يمكن إدخال المعلومات على التسلسل من جهة اليمين أو اليسار و إخراجها بشكل متسلسل أو متوازي، في هذه الحالة يجب أن نزيح المعلومة (يمينا أو يسارا ) حسب جهة دخول المعلومة، هذا النوع من السجلات يسمى سجل الإزاحة.



2-2) سجلات  الإزاحة:

تسمح  هذه السجلات للمعلومات المخزنة بالتحرك من طابق إلى طابق آخر

   ومن خصائصها : - كيفية إدخال و إخراج المعلومات و اتجاه إزاحتها وعليه نجد 4 أنواع :

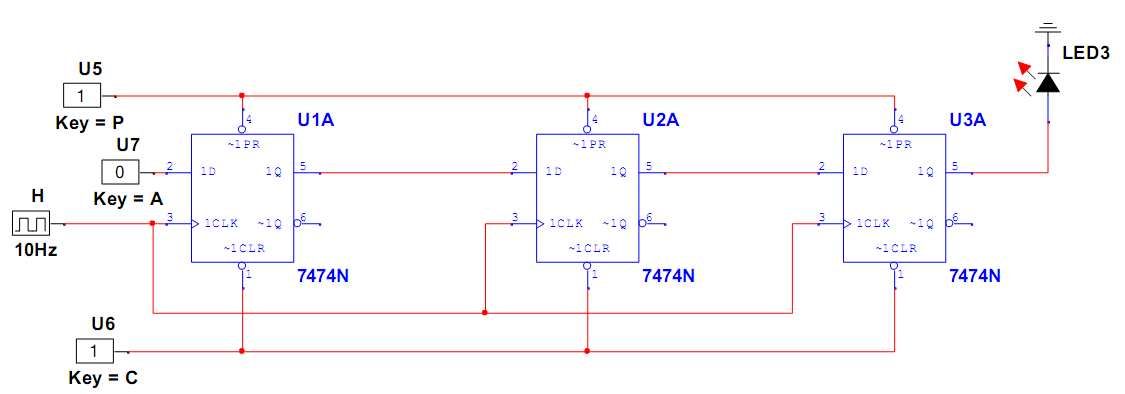

1.      سجل ( تسلسل دخول – تسلسل خروج ) :

* التشغيل : نريد إدخال المعلومةAالمكونة من A₁ , A₂ , A₃  ، الجدول التالي يوضح لنا حالة المخارج بعد تطبيق كل نبضة تزامنية .

LED ( المصباح )	Q3	Q2	Q1	المخارج/ نبضات H
0	0	0	A3	نبضة1
0	0	A3	A2	نبضة2
A3	A3	A2	A1	نبضة3
A2	A2	A1	0	نبضة4
A1	A1	0	0	نبضة5



* ملاحظة : نلاحظ أن المعلومة قد تم إدخالها إلى السجل بعد النبضة الثالثة ، وقد تم إخراجها من السجل بعد النبضة الرابعة .

- نشاط   - أنجز التركيب السابق و أدخل المعلومة 110 .

LED ( المصباح )	Q3	Q2	Q1	المخارج/ نبضات H
0	0	0	0	نبضة1
0	0	0	1	نبضة2
0	0	1	1	نبضة3
1	1	1	0	نبضة4
1	1	0	0	نبضة5

2.      سجل ( تسلسل دخول – توازي خروج ) :

 يتم إدخال المعلومة في هذا السجل على التسلسل بينما الإخراج يتم على التوازي من الثنائيات الضوئية .

نشاط: نريد إدخال المعلومة 110 .

- أنجز التركيب السابق وأملأ الجدول ( محتوى السجل) التالي :

A	Q1	Q2	Q3	نبضاتH
0	0	0	0	0
1	0	0	0	نبضة1
1	1	0	0	نبضة2
	1	1	0	نبضة3



3.     سجل ( توازي دخول – تسلسل خروج ) :

* التشغيل : نريد إدخال المعلومة A₁ , A₂ , A₃  ، الجدول التالي يوضح لنا حالة المخارج .

 - أملأ الجدول التالي :

Q3	Q2	Q1	المخارج / نبضاتH
0	0	0	X
A3	A2	A1	X
A2	A1	0	نبضة1
A1	0	0	نبضة2

- نشاط(2) :- أنجز التركيب و أدخل المعلومة 101

             - املأ الجدول ( محتوى السجل ) بالمعلومة المعطاة .

Q3	Q2	Q1	المخارج / نبضاتH
0	0	0	X
1	0	1	X
0	1	0	نبضة1
1	0	0	نبضة2



 1.  سجل ( توازي دخول – توازي خروج ) :

 هو نفسه سجل الطبع المقترح سابقا .

      I. سجل ازاحة الدائري : هناك إزاحة دائرية إلى اليمين و إزاحة دائرية إلى اليسار .

- سجل إزاحة دائرية إلى اليمين: المعلومة المخزنة في القلاب 3 يعاد تطبيقها في مدخل القلاب الأول

المخطط المنطقي لسجل حلقي إزاحة إلى اليمين مع إضافة مدخل إعادة التهيئة  Initialisation  أي شحن السجل بالقيمة ابتدائية  0001

نشاط منزلي:

     أنجز سجل حلقي إزاحة لليسار باستعمال 4 قلابات D مع الشحن بالقيمة الابتدائية 0110

ü     أنجز سجل الطبع (الذاكرة) بأربع أوتار خروجه متوازي، مع إمكانية الدخول المتوازي و المتسلسل على الخيار باستعمال مبدلة M لاختيار نمط الدخول.

        I.    بعض استعمالات السجلات:

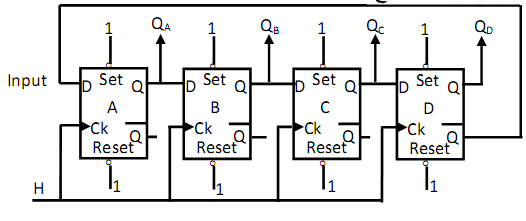

  عداد جونسن ( Compt Johnson)

ليكن التركيب التالي

Hأوجد العلاقة بين تواتر إشارة الساعة مع تواتر إشارة المخارج

fQA = fQB = fQC = fQD = fH /8

TQA= TQB= TQC=TQD= 8 TH

*ما وظيفة التركيب : سجل إزاحة كقاسم تواتر، يسمى هذا التركيب بعداد جونسون المستعمل بكثرة في المعالجة الرقمية (الميكرومراقب )

             I.     السجلات على شكل دارة مندمجة:

من بين السجلات على شكل دارة مندمجة نذكر  :

Ø     سجل الازاحة ثنائي الاتجاه 74LS198

 سجل (توازي تسلسل دخول – توازي خروج )  إزاحة يمين/يسار

 - CLK  مدخل للنبضات التزامنية .

- مدخل للمسح CLR .

- مدخلين للتحكم S₀ , S₁  حيث :

* إذا كان S₀S₁ = 00  السجل يحافظ على حالته .

* إذا كان S₀S₁ = 01 نتحصل على سجل إزاحة إلى اليمين .

* إذا كان S₀S₁ = 10 نتحصل على سجل إزاحة إلى اليسار .

* إذا كان S₀S₁ = 11 السجل محمل بقيمة .

- 8 مداخل  A , B …..H  للتحميل  التفرعي.

- مدخل تسلسلي SL من أجل إزاحة إلى اليسار .

- مدخل تسلسلي SR من أجل إزاحة إلى اليمين  .

نشاط:

قم بتقليد التركيب التالي و استنتج أنماط تشغيل السجل 74198:

و لأننا لا نملك الدارة المندمجة 74ls198 ، اضررنا لاستعمال شبيهتها في العمل الدارة المندمجة 74ls 164  وقمنا بانجاز عمل تطبيقي عليها ، شاهد الفيديو التالي:
