      I.  تمهيد:

يستقبل جهاز استقبال القنوات الرقمي المستعمل في المنازل العديد من القنوات في نفس الوقت، ولاختيار أي قناة ما علينا سوى إدخال (كتابة) رقم القناة عبر جهاز التحكم، ففي هذه الحالة نحن نقوم بانتخاب (اختيار) قناة (معلومة) معينة، لذلك الجهاز مزود بدارة مندمجة تسمح لنا بمشاهدة قناة (تمرير معلومة) واحدة، تسمى هذه الدارة بمنتخب المعلومات Multiplexeur.

   II.  منتخب المعلومات: Multiplexeur

.هو عبارة عن دارة منطقية تحتوي على n مدخل عناوين (عنونة، تحكم) و 2ⁿ N= مدخل معلومات ومخرج واحد، دورها توصيل أحد المداخل بالمخرج من خلال معرفة العناوين

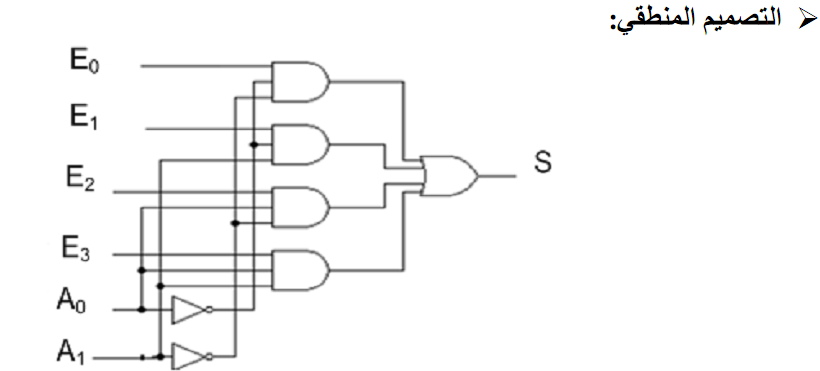

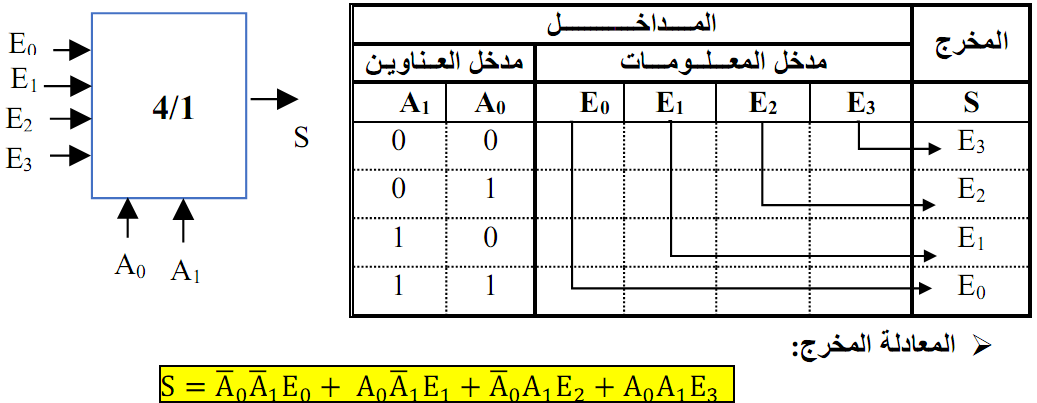

1-    منتخب المعلومات 4 بيت 4bit :

هو عبارة عن دارة منطقية تحتوي على N=4 مداخل معلومات و n=2 مداخل عنونة و مخرج واحد.

             I.     موجه المعلومات:   Démultiplexeur

في نظام آلي تتم معالجة المعلومات الآتية من الملتقطات الواحدة تلوى الأخرى (على

 التسلسل)، وعليه نحتاج إلى منتخب المعلومات، وبعد معالجتها يتم اصدار أوامر الى

 مختلف المنفذات والمنفذات المتصدرة، وعليه نحتاج إلى موجه المعلومات.

1.     تعريف:

هو عبارة عن دارة منطقية تحتوي على n مدخل عناوين (عنونة، تحكم) و 2ⁿ N= مخرج ومدخل واحد للمعلومات، دورها توصيل أحد المخارج بالمدخل من خلال معرفة العناوين.

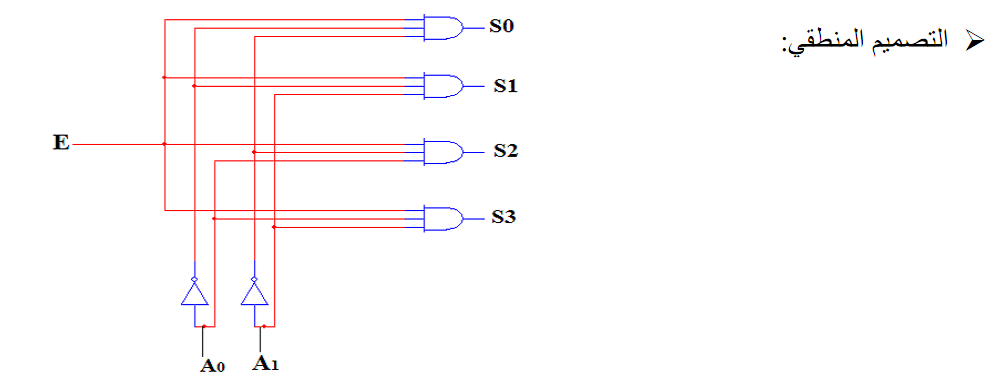

2.  موجه المعلومات 4 بيت: 4bit

هو عبارة عن دارة منطقية تحتوي على N=4 مخارج معلومات و n=2 مداخل عنونة و مدخل واحد.

مــــلـــحــــق

بعض الدارات المندمجة التي تقوم بوظائف فك الترميز، انتخاب وتوجيه المعلومات.

1-                التكنولوجية: TTL

* منتخب المعلومات   Multiplexeur :

الدارة المندمجة 74153 بأربع مداخل و مخرج واحد

الدارة المندمجة 74151 بثمان مداخل و مخرج واحد

الدارة المندمجة 74150 بستة عشر مدخل و مخرج واحد

* موجه المعلومات Démultiplexeur  :

الدارة المندمجة 74155 موجه معلومات بمدخل واحد وأربع مخارج

الدارة المندمجة 74156 موجه معلومات بمدخل واحد وأربع مخارج

* مفكك الرموز Décodeur :

الدارة المندمجة 7442 مفكك رموز BCD نحو العشري

الدارة المندمجة 7447 مفكك رموز BCD نحو 7 قطع

الدارة المندمجة 7448 مفكك رموز BCD نحو 7 قطع

2-                التكنولوجية CMOS :

* منتخب-موجه المعلومات:

الدارة المندمجة 4051 منتخب-موجه المعلومات 8 نحو 1

الدارة المندمجة 4052 منتخب-موجه المعلومات 4 نحو 1

الدارة المندمجة HCT25174 منتخب-موجه المعلومات 8 نحو 1

* مفكك الرموز Décodeur :

الدارة المندمجة 4028 مفكك رموز BCD نحو العشري

الدارة المندمجة 4026 عداد عشري مفكك رموز نحو 7 قطع

الدارة المندمجة 4033 عداد عشري مفكك رموز نحو 7 قطع
