وظيفة اكتساب المعلومات - الملتقطات les capteurs

 العناصر المنطقية على شكل دارات مندمجة

الجامع المنطقي

  الطارح المنطقي

---------------------------

تحميل الدرس بكل صيغه ومختلف الملفات الملحقة به في أسفل المقال

----------------------------------------------------

1- الجامع المنطقي

أ ـ نصف الجمع Demi Addition DA

هو عبارة عن دارة منطقية ذات مدخلين و مخرجين تقوم بعملية الجمع بين رقمين منطقيين (وترين).

     ـ المجموع الجبري : A = a + b

    ـ حيث  Rهو الباقي عن عملية الجمع .

    يستعمل هذا المتعامل لجمع رقمين بدون احتفاظ سابق ( رقمي الآحاد ) .

ب ـ الجمع الكاملAC  Addition Complete :

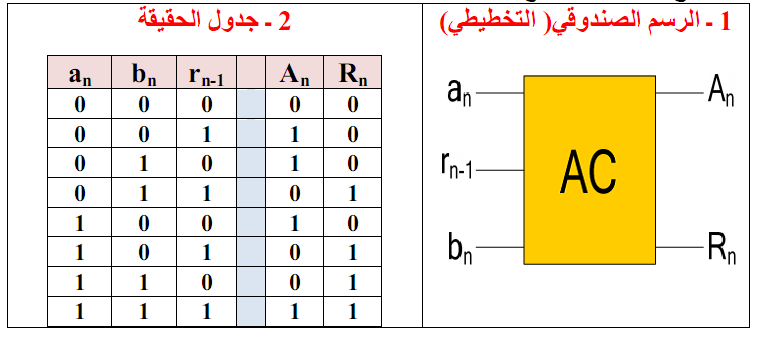

هو عبارة عن دارة منطقية ذات 3 مداخل و مخرجين تقوم بعملية الجمع بين رقمين منطقيين مع احتساب الباقي من العملية السابقة :

    ـ المجموع الجبري A_n = a_n + b_n + r_n-1

      r_n-1 الاحتفاظ الناتج عن عملية الجمع السابقة .

    ـ الاحتفاظ  R_n الناتج عن عملية الجمع الحالية.

3 ـ المعادلات المنطقية:

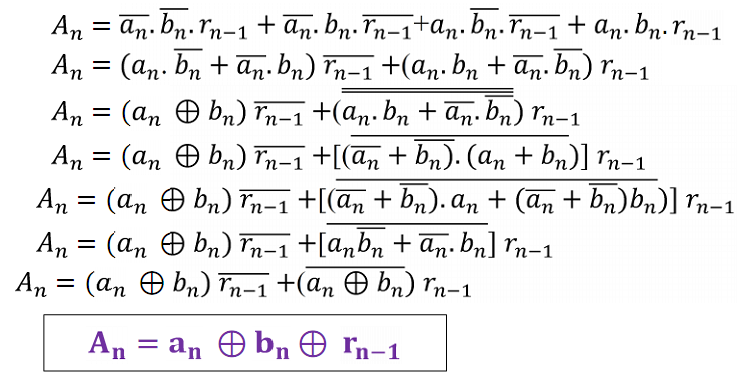

يمكن استنتاج معادلة A_n و r_n مباشرة من جدول الحقيقة أو باستعمال جدول كارنو.

    * من جدول الحقيقة :

4 ـ التصميم الالكتروني (المنطقي) للجامع المنطقي الكامل:

 ـ جمع عددين ذي n bit رقم :

لجمع عددين ذي 4 أرقام ، تستعمل الدارة المندمجة TTL 7483 الموضحة في الشكل :

            محاكاة الجامع المنطقي باستعمال برمجية proteus

يمكنك تحميل برمجية proteus  من هنا

الــطــــارح المنطقي

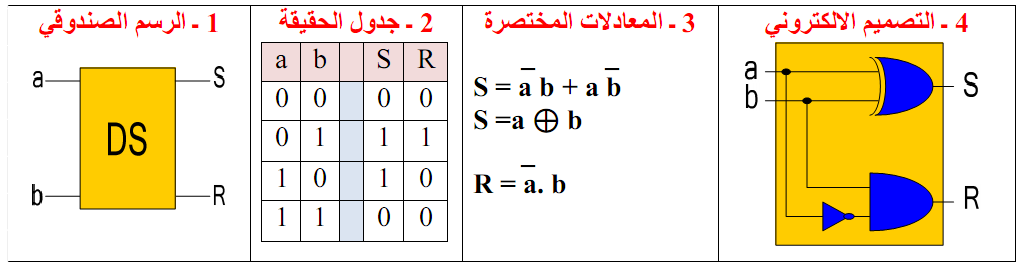

أ ـ نصف الطارح ) Demi Soustraction( DS :

هو عبارة عن دارة منطقية ذات مدخلين و مخرجين تقوم بعملية الطرح بين رقمين منطقيين (وترين).

    ـ الفرق الجبري S = a - b

    ـ الاحتفاظ R  الناتج عن عملية الطرح .

    يستعمل هذا المتعامل لطرح رقمين بدون احتفاظ سابق ( رقمي الآحاد ) .

ب ـ الطرح الكامل Soustraction Complète SC :

هو عبارة عن دارة منطقية ذات 3 مداخل و مخرجين تقوم بعملية الطرح بين رقمين منطقيين مع احتساب الاحتفاظ من العملية السابقة :

    ـ الفرق الجبري S_n = a_n - b_n - r_n-1

     r_n-1 الاحتفاظ الناتج عن عملية الطرح السابقة .

    ـ الاحتفاظ R_n  الناتج عن عملية الطرح الحالية.



3 ـ المعادلات المنطقية:

يمكن استنتاج معادلة A_n و r_n مباشرة من جدول الحقيقة أو باستعمال جدول كارنو.

    * من جدول الحقيقة:

4 ـ التصميم الالكتروني (المنطقي) للطارح :

ج ـ طرح عددين ذي n رقم :

شاهد عمل تطبيقي عن الجامع المنطقي من تقديم تلاميذ سنة 2 هندسة كهربائي بثانوية بختي بلقاسم - خضرة
