وظيفة اكتساب المعلومات - الملتقطات les capteurs

الدارات الكهربائية في التيار المستمر

مراجعة المفاهيم المكتسبة

I/   تـعـاريـــف :

1     تعريف النواقل:  النواقل الكهربائية هي المواد التي تسمح بانتقال الإلكترونات أي مرور التيار الكهربائي.  و النواقل الجيدة هي التي لها عدد قليل من الإلكترونات في المدار الخارجي، مثل الذهب ، الفضة والنحاس...

2   تعريف العوازل:  العوازل الكهربائية هي المواد التي تقاوم بشدة (تمنع) انتقال الإلكترونات مثل الخشب ،الزجاج ، المطاط والبلاستيك ...

3 تعريف كمية الكهرباء : هي كمية الإلكترونات  التي تجتاز نقطة ما خلال فترة زمنية معينة ، رمزها (Q) و تعطى بالعلاقة التالية : Q=I.t   و وحدتها colmb

4   تعريف  المـقاومـة: هي عنصر أساسي في الكهرباء يقاوم ( يعرق و لا يمنع منعا باتا) مرور التيار الكهربائي و حدتها الأوم Ω  Ohm و رمزها R (Résistance)

4-1    التمثيل الكهربائي:

4-2       خصائص المقاومة :

 أ/     القيمة الاسمية : هي القيمة التي صنعت من أجلها المقاومة .

ب/    الاستطاعة الاسمية : هي الاستطاعة التي تتحملها المقاومة طيلة مدة التشغيل دون أي ضرر.

ج/    الارتياب : هو القيمة المطلقة الفرق بين القيمة الاسمية و القيمة الحقيقية (المقاسة) للمقاومة.

4-3       طباعة المقاومة : و هي كتابة خصائص المقاومة

1 /  الطباعة المباشرة:

2/  الطباعة المشفرة : و تستعمل فيها الألوان بدل الطباعة المباشرة لقيمة المقاومة .

كيف أعرف قيمة المقاومة من خلال الألوان

- رقم الألوان الموجودة على المقاومة:

يجب استعمال الجدول التالي :

طريقة قراءة مقاومة الألوان

4-4       جمع المقاومات:

أ/  جمع  المقاومات على التسلسل(التوالي):  نقول عن مقاومتين أو أكثر أنها عل التسلسل إذا كان يعبرها نفس التيار.



U=U_R1+U_R2=R₁*I+R₂*I=(R₁+R₂)*I

R_eq=R₁+R₂

  بصفة عامة المقاومة المكافئة هي مجموع المقاومات.

R_eq = R₁ + R₂ + R₃ + … + R_n



- مثال:

أوجد المقاومة المكافئة في الدارة الكهربائية التالية:

مثال عن جمع المقواومات اعلى التسلسل

- الحل: المقاومات على التسلسل إذن :

R_eq = R₁ + R₂ + R₃ + R₄ + R₅

بالتعويض بقيم المقاومات نجد:

R_eq = 56Ω + 100Ω + 27Ω + 10Ω + 5,6Ω

R_eq = 198.6Ω

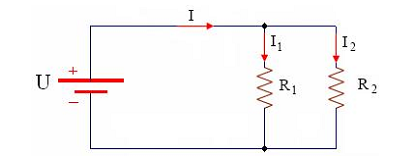

ب/  جمع  المقاومات على التفرع(التوازي) :

نقول عن مجموعة من المقاومات  أنها على التفرع إذا كانت بداية هذه المقاومات متصلة مع بعضها البعض في نقطة واحدة وجميع نهايات هذه المقاومات تتصل في نقطة أخرى و يكون نفس التوتر بين طرفي هذه المقومات.

جمع القاومات على التفرع (التوازي)



I=I₁+I₂=U₁ /R₁+U₂/R₂

I=U/R_eq=(1/R₁+1/R₂)U

1/R_eq=1/R₁+1/R₂

و عليه لحساب المقاومة المكافئة لعدد من المقاومات المربوطة على التوازي نحسب أولا مقلوب المقاومة المكافئة والذي يساوي مجموع مقلوب المقاومات ثم نحسب المقاومة المكافئة أي أن:

قانون جمع المقاومات على التفرع

- مثال:

أوجد المقاومة المكافئة في الدارة الكهربائية التالية:

جمع المقاومات على التفرع

- الحل:

من الدارة لدينا مقاومتان مربوطتان على التوازي ولحساب المقاومة الكلية لدينا:





بالتعويض بقيم المقاومات نجد:

نشاط منزلي:

احسب المقاومة المكافئة بين النقطتين A وB، ماذا تستنتج؟

الحل :

R_eq=R

نستنتج أنه جمع مقاومتين متساويتين هو نصف إحداهما.

5

  تمثيل التوتر  و التيار :

 1تمثيل التيار الكهربائي:

يكون اتجاه التيار بالنسبة للمولد من القطب الموجب إلى القطب السالب وهذا ما يسمى بالاتجاه الاصطلاحي. كما في التركيبة التالية:



اتجاه التيار الكهربائي في الدارة



2 تمثيل التوتر الكهربائي:

يكون اتجاه التوتر بالنسبة للمولد من القطب السالب إلى القطب الموجب أما في العناصر الالكترونية فيكون عكس اتجاه التيار. كما في التركيبة التالية:



تمثيل التوتر الكهربائي



قانـــــــــــون أوم

U = R . I

U: التوتر المطبق على المقاومة ووحدته هي الفولط  .(v)

.(Ω) : المقاومة ووحدتها هي أوم R

.(A) : التيار المار في المقاومة ووحدته هي الأمبير I

III   جمع مولدات التوتر الكهربائي ( جمع البطاريات ):

عندما يكون لدينا في دارة كهربائية أكثر من مولد يمكن أن نعوض هذه المولدات بمولد واحد قيمته تكافئ قيمة المولدات وهذا حسب ربط المولدات إما على التسلسل أو التفرع.

1 جمع المولدات على التسلسل ( جمع البطاريات على التسلسل):

ربط المولدات على التسلسل هو أن يكون القطب الموجب للمولد الأول متصل مع القطب السالب للمولد الذي يليه ثم القطب الموجب للمولد الثاني يكون متصلا مع القطب السالب للمولد الذي يليه وهكذا.

مثال1:



جمع البطاريات (المولدات) على التسلسل

يمكن تعويض المولدات U1 , U2 , U3  بمولد مكافئ هو U حيث يعطى U بالقانون التالي:

U = U₁ + U₂ + U₃

مثال2:

لتكن لدينا الدارة التالية حيث أن المولدان متعاكسان

 ومنه الدارة المكافئة تكون على الشكل التالي:





مثال تطبيقي:

لدينا أربع مولدات متساوية في قيمة كما tفي الشكل التالي

* ما نوع ربط هذه المولدات؟

-  من خلال الدارة نلاحظ أن المولدات مربوطة على التسلسل.

؟ ما ذا تستنتج ؟U* ماهي قيمة

U=U₁+U₂+U₃+U₄ =1,5-1,5+1,5-1,5 = 0v



2 جمع المولدات على التفرع :

تعتمد عملية ربط المولدات على التفرع على ربط الأقطاب الموجبة مع بعض والأقطاب السالبة مع بعض كما في الدارة التالية. بشرط أن تكون متساوية في القيمة



U = U₁ = U₂ = U₃

 *-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-******-*-**-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*--**-*--**-*-*-

ملاحظة

• قد تجد بعض الاختلافات عن الدرس المحمل و الدرس المدروج في المدونة بسسب التغيرات التي ممكن أن تحدث ك سنة من أجل التنقيح و التعديل.

في  حالة ملاحظة أخطاء أو أي نقد لا تتردد في تقديمه مباشرة في التعليقات أو عبر منصة تواصل معنا
