وظيفة الاستطاعة
المحرك اللاتزامني ثلاثي الأطوار
المحرك الثلاثي الأطوار
اللاتزامني:
تستعمل
المحركات الثلاثية الأطوار بشكل واسع في مختلف الأنظمة الصناعية نظرا لبساطة
تركيبها وسهولة صيانتها وتكلفتها المنخفضة مقارنة مع باقي الآلات.
وهي نوعان محركات متزامنة وغير متزامنة،
ولمعرفة ذلك يكفي القيام بالتجربتين التاليتين:
التجربة الأولى: نضع إبرة مغناطيسية وفوقها مغناطيس دائم، نلاحظ أن الإبرة
المغناطيسية تدور بنفس سرعة الحقل المغناطيسي وهو مبدأ عمل المحرك
التزامني.
التجربة الثانية: نعوض الإبرة المغناطيسية بقرص معدني، نلاحظ أن القرص المعدني
يدور
بسرعة أقل من سرعة الحقل المغناطيسي. وهذا هو مبدأ عمل المحرك اللاتزامني.
تعريفه: هو آلة دوارة تحول الطاقة الكهربائية (ثلاثية الأطوار) إلى طاقة ميكانيكية (حركة دورانية) ونرمز له بالرمز:
مكونات المحرك:
يتكون المحرك الثلاثي الأطوار اللاتزامني من جزئين أساسيين هما:
الساكن: Stator
هو
العنصر الأساسي الذي يمثل الهيكل ويتكون من ثلاث وشائع متماثلة، تجتازها ثلاث
تيارات متناوبة بنفس التردد، دوره إنتاج الحقل المغناطيسي الدوار.
الدوار:Rotor
وهو الجزء المتحرك في المحرك، وهناك نوعان من الدوار:
أ/ دوار ذو قفص سنجاب: وهو
عبارة عن قضبان معدنية
تشبه قفص السنجاب.
ب/ دوار ملفوف: وهو عبارة عن ثلاث وشائع موضوعة داخل مجاري
(أخاديد) شكلتها صفائح معدنية.
شرح لمكونات المحرك
مبدأ عمل المحرك الثلاثي الأطوار اللاتزامني:
تذكير:
عند تغذية وشيعة فإنه يتولد خلالها حقل مغناطيسي
يُحدَد اتجاهه حسب قاعدة اليد اليمنى.
إذا تم تغذية الوشيعة بتيار متناوب فإن الحقل المغناطيسي يغير اتجاهه
بتغيير التيار اتجاهه.
إذا وضعنا ثلاث وشائع متماثلة على محيط دائرة حيث
تكون الزاوية بين محاور هذه الوشائع تساوي 120°،
وغذينا هذه الوشائع بشبكة ثلاثية الأطوار متوازنة فإننا بعد رسم محصلة الحقل
المغناطيسي لحظة بلحظة، نلاحظ بأن الحقل ذو طويلة ثابتة ويدور حول مركز الدائرة،
وعليه يمكن تسميته بالحقل المغناطيسي الدوار.
إذا وضعنا قرص معدني في مركز الدائرة فإننا نلاحظ
أنه يدور بسرعة أقل من سرعة الحقل المغناطيسي الدوار، وهذا هو مبدأ عمل المحرك
الثلاثي الأطوار اللاتزامني.
مبدأ التشغيل:
- ملاحظة : إذا كان
:
* g = 0 : نقول أن المحرك متزامن لأن السرعتين متساويتين .
* g = 1 : نقول أن المحرك متوقف أو في بداية الانطلاق .
*1 0 <
g < : نقول أن المحرك في حالة عمل .
إقران (ربط) المحـــرك:
يغذى المحرك بشكل نجمي أو مثلثي حسب
توترات تغذية المحرك (لوحة المعلومات) والتوتر المركب لشبكة.
أ/ الإقران النجمـــــي:
إذا كان التوتر المركب للشبكة يساوي التوتر الأكبر
للمحرك يكون الإقران نجميا.
* نقول أن بين طرفي كل وشيعة توتر
بسيط ، أو بين طرفي كل
وشيعتين توتر مركب.
ب/ الإقران المثلثي:
إذا كان
التوتر المركب للشبكة يساوي التوتر الأصغر للمحرك يكون الإقران مثلثيا.
*نقول أن
بين طرفي كل وشيعة توتر مركب.

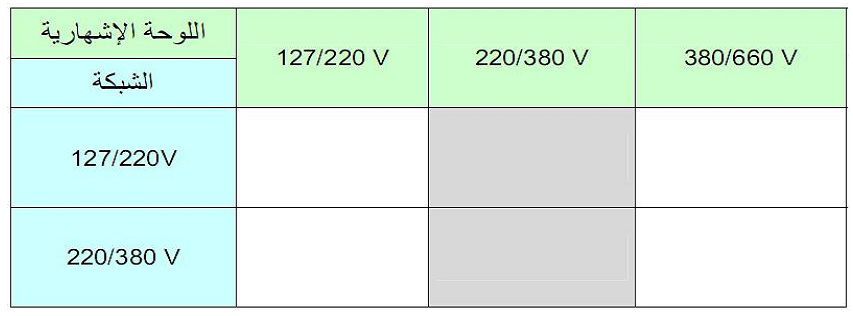

مثال: أكمل الجدول التالي:
ملاحظة:لتغيير اتجاه دوران المحرك يكفي فقط
عكس طورين من أطوار التغذية الثلاث.
لوحة البيانات:(اللوحة الاشهارية، لوحة المعلومات)
كل
محرك لديه لوحة استعلامات بيانية خاصة به تبين خصائصه ومميزاته.
مثال:
 |
