الرافعات الهوائية :
الرافعات بسيطة المفعول الرافعات مزدوجة المفعول
1-تعريف الرافعات:
هي جهاز يقوم بتحويل الطاقة الهوائية إلى طاقة
ميكانيكية (حركية). وهي نوعان :
- رافعات
ذات الفعل البسيط
-
رافعات ذات الفعل المزدوج
2- الرافعة بسيطة المفعول '' ذات الفعل (المفعول) البسيط '': Simple effet
تحتوي هذه الرافعات على نابض بداخلها يساعدها على الاستقرار في حالة معينة .
- التكوين :
|
|
2-
الاسطوانة
3-
المكبس
4- فتحة
الهواء المضغوط
5- نابض
الإرجاع
6-
الغرفة الهوائية

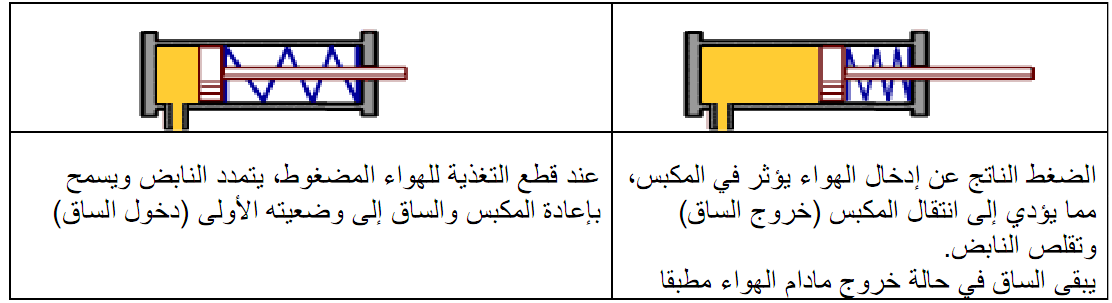

- مبدأ التشغيل:
- إيجابيات وسلبيات الرافعات البسيطة المفعول:
|
الإيجابيات |
السلبيات |
|
- مدخل واحد للهواء (فائدة اقتصادية) - بسيطة التركيب. |
- صعوبة التحكم في سرعة رجوع الساق. - تتطلب ضغط كبير لمواجهة مقاومة النابض - التوقف المفاجئ يؤدي إلى اهتزازات بسبب وجود النابض |
3- الرافعة مزدوجة المفعول ( ذات الفعل المزدوج): Double effets
|
3 |
|
1 |
|
5 |
|
4 |
|
7 |
|
6 |
|
2 |
-التكوين :
1- ذراع الرافعة
2- الاسطوانة (الهيكل)
3- المكبس
4- فتحة الهواء المضغوط1
5- فتحة الهواء المضغوط2
6- الغرفة الهوائية1
7-
الغرفة الهوائية2
مبدأ تشغيل الرافعات مزدوجة المفعول
- الإيجابيات والسلبيات:
|
الإيجابيات |
السلبيات |
|
- بسيطة التركيب. - القدرة على التحكم في سرعة
دخول وخروج الساق. - التوقف المفاجئ دون اهتزازات |
- مدخلين للهواء (تكلفة مرتفعة نسبيا). |
- الاستعمال:
تستعمل الرافعة مزدوجة المفعول في التطبيقات الهوائية التي لا تتطلب الرجوع إلى الوضعية الابتدائي عند قطع الضغط.
|
|
|
كهربائية
عن طريق الكهرومغناطيسية |
* ملاحظة: وحدة قياس
الضغط هي البار( BAR )
