 الهيكلة المتدرجة متعددة المتامن

متمن تنسيق الاشغولات - متمن الاقيادة و التهيئة - متمن الأمن

GPN  - GCI  - GS



      I.   التجزئة الوظيفية و متامن متعددة الأشغولات

1.    مفهوم الأشغولة :

إن التطور التكنلوجي و الصناعي أدى إلى ظهور أنظمة معقدة ذات أساليب متعددة للتشغيل و التوقيف  وإدماج أساليب التشغيل و التوقيف لوصف النظام و تمثيل المتمن يثقل المتمن و يعقد التمثيل و يصعب التعامل مع النظام ( القيادة ,البحث عن الخلل ...الخ ). فما الحل لذلك ؟

اعتماد طريقة جديدة و متطورة لتمثيل المتمن تعتمد على مفهوم الأشغولة (مراحل وأعمال متتالية لهل نفس الهدف)

-* تجزئة المتمن يحتم علينا البحث عن كيفية تشغيل هذه  الأشغولات وترابطها مع بعضها البعض، إنه متمن تنسيق الأشغولات أو متمن الإنتاج العادي.Grafcet de Production Normale (GPN)

2.  متمن تنسيق الأشغولات ( الإنتاج العادي GPN ):

      يهتم هذا المتمن بالإنتاج العادي  فقط. ولا يأخذ بعين الاعتبار حالات الخلل و التوقفات.

- تعيين الأشغولات  :

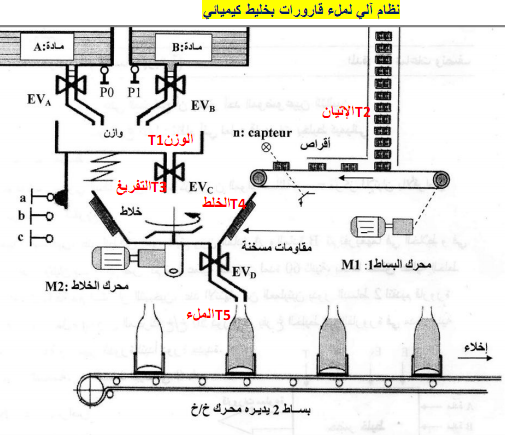

 يمكن تجزئة النظام إلى 5 أشغولات عاملة :

الأشغولة 1 : وزن المادتين A ،B       الأشغولة 2 : الإتيان بالأقراص      الأشغولة 3 : إفراغ الوازن في الخلاط

الأشغولة 4 : الخلط و التسخين                 الأشغولة 5 : ملء القارورات وإخلائها



ملاحظة : وضع القارورات الفارغة على البساط يتم بنظام خارج عن الدراسة

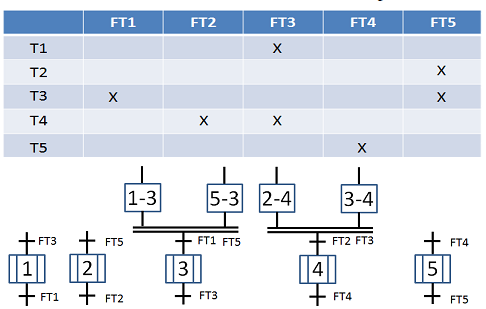

      جدول يعين متى تبدأ الأشغولة

  ربط الأشغولات لتكوين متمن تنسيق الأشغولات :

1.   متمن القيادة و التهيئة

نلاحظ  أنا متمن تنسق الأشغولات ( الانتاج العادي) (GPN)  يعمل بشكل آلي و مستمر دون توقف في حالة توفر الانتقاليات اللازمة دون الأخذ بعين الاعتبار أنماط الشغيل و التوقف الممكنة (التهيئة الأولية للنظام، نوع التشغيل الآلي أو دورة بدورة ...الخ)

لذلك كان من الواجب اضافة متمن أخر خاص بالقيادة و التهيئة دوره التحكم في في متمن الانتاج العادي

2.    متمن الأمن Grafcet de Securite

نلاحظ أن متمن القيادة و التهيئة قد استجاب لبعض حالات التشغيل و التوقف، لكنه لم يأخذ بعين الاعتبار حالات التوقف  عند الخلل أو التوقفات الإستعجالية.

بذلك وجب إضافة  متمن أخر للنظام يدعى متمن الأمن دوره التدخل في حالة وجود خلل أو طلب التوقف الإستعجالي.

متمن الامن GS

  و هو يتحكم في متمن القيادة و التهيئة و كذلك متمن الإنتاج العادي.



1.   العلاقة بين مختلف المتامن ( تدرج المتامن)







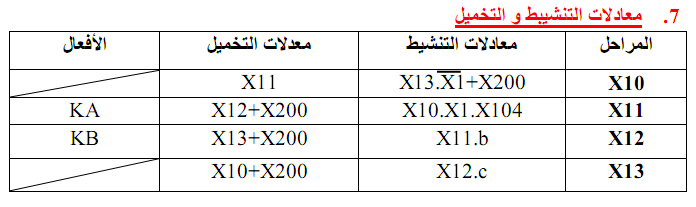

1. متمن كل أشغولة

و هو عبارة عن تجزئة  متمن الإنتاج العادي إلى أشغولات بسيطة تتكون كل أشغولة من متمن لا يقل عن 3 مراحل .
