الفرض الأول للفصل الأول في مادة الهندسة الكهربائية
2020/2021 المدة:03 سا
الموضوع : نظام آلي لملء قنينات الحليب و تعبئتها في علب
 |
| صفحة 1/11 |
 |
| صفحة 2/11 |
 |
| صفحة 3/11 |
 |
| صفحة 4/11 |
 |
| صفحة 5/11 |
 |
| صفحة 6/11 |
 |
| صحفحة 7/11 |
أسئلة الامتحان
I. التحليل الوظيفي :
1. أكمل التحليل الوظيفي التنازلي لأشغولة غلق و تحويل
القنينة على وثيقة الإجابة .
II. التحليل الزمني
2. أكمل
على وثيقة الإجابة متمن أشغولة غلق و تحويل القنينة من وجهة نظر جزء التحكم.
3. أعط
متمن أشغولة ملء القنينة من وجهة نظر جزء التحكم.
4. أكتب
على شكل جدول معدلات التنشيط و التخميل لمراحل متمن الإنتاج العادي 2 (أشغولة
العد).
5. أكمل
على وثيقة الإجابة حلقة الجيما (GEMMA) الموافقة لدفتر الشروط المعطى في الصفحة4.
6. أعط مخطط تدرج المتامن، وفسر جميع الأوامر الموجودة فيه.
III. إنجازات تكنولوجية:
v
دارة
الكشف عن إخلاء و إتيان العلب (شكل 1)
7. ما دور
كل من العناصر R1 ; Tr ; AOP ; Rb ; D2 , و بوابة NAND في مخرج العداد.
8.
أحسب كل من: V- ; I ; VSmax ; VSmin .
9.
كيف يسمى التوتر V- ؟
10. أعط
المعادلة المنطقية لمدخل إشارة الساعة H.
11. أكمل
على وثيقة الإجابة الرسم المنطقي للعداد باستعمال الدارة المندمجة 74LS107A.
v
دارة
تنبيه العامل بضرورة إخلاء العلب
12. ما هو دور كل من الطابق F1
وF2.
13. ما هو دور كل من T1 ;
T2 ، و المقاومة R=100 Ω .
14. أحسب قيمة المقاومةR1،
إذا علمت أن cp2 يحمل
الخصائص التالية (1.5v 15mA).
15. أكمل على وثيقة الإجابة جدول تشغيل الدارة.
16. أحسب
مدة التأجيل التي يحققها الطابق الثاني.
v

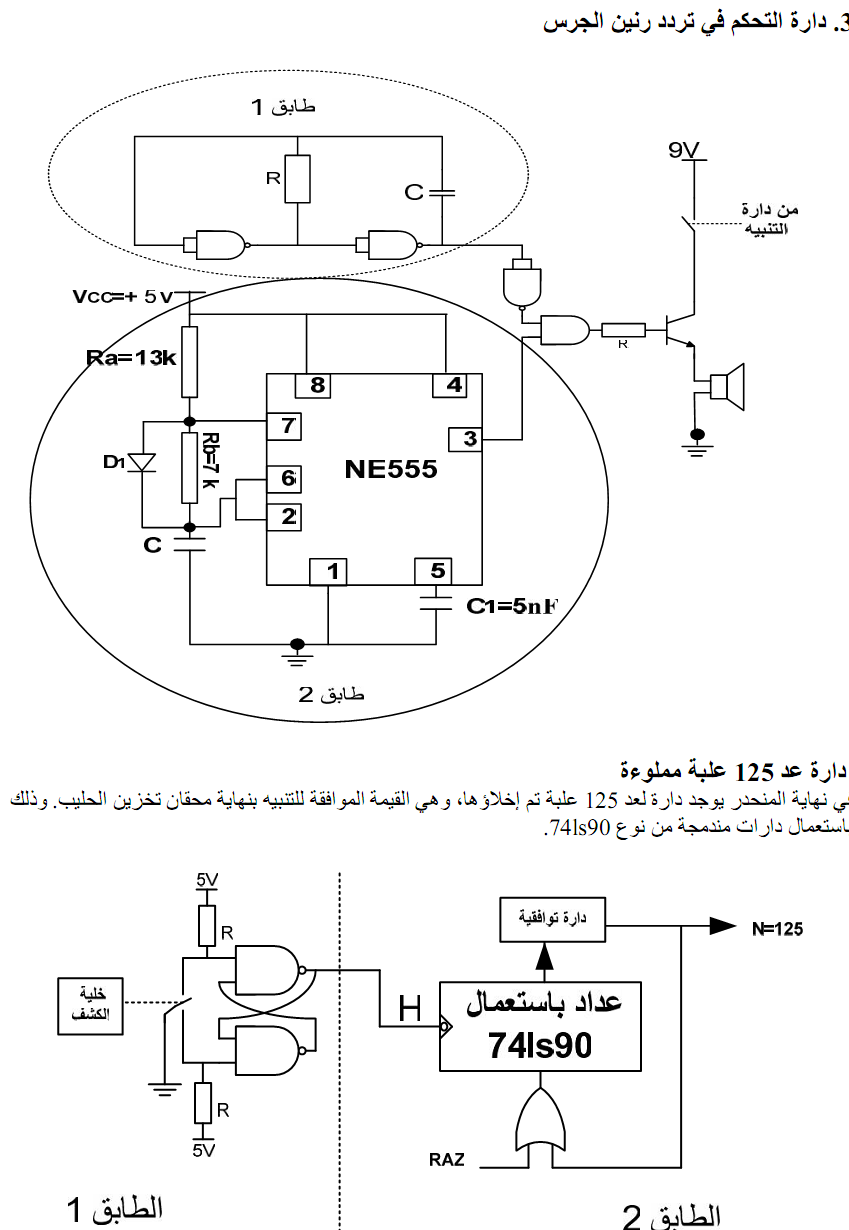

دارة
التحكم في تردد رنين الجرس
17. ما هو
دور كل من الطابق 1 و الطابق 2.
18. أحسب
تردد مخرج الطابق 1، علما أن R= 5KΩ C=47µF .
19. ما هو
دور الصمام D
في الطابق 2؟
20. أوجد سعة المكثفة للحصول على تردد قدره: F=0.325Hz.
21. أوجد زمن المستوى العلوي و زمن المستوى السفلي لمخرج
الدارة، ثم استنتج النسبة الدورية.
22. أعط
تخمينا حول مبدأ عمل التركيب ككل.
v دارة
عد 125 علبة
23. ما هو دور الطابق 1؟
24. ما هو
دور المقاومتين R،
في الطابق 1؟
25. أكمل على وثيقة الإجابة ربط العداد باستعمال الدارات
المندمجة 74LS90.
-
- - - - - - - - - - - - - - - - - - -انـتــهى-
- - - - - - -- - - - - - - --
